Номер 20.41, страница 102 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 20. Магнитные взаимодействия. Магнитное поле - номер 20.41, страница 102.

Условие.

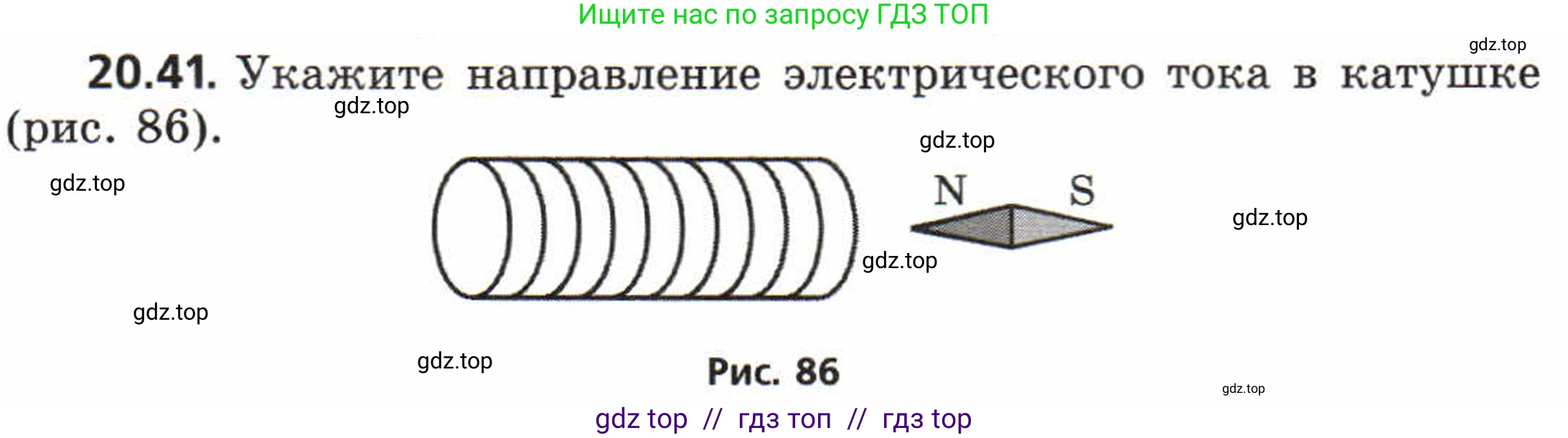

20.41. Укажите направление электрического тока в катушке (рис. 86).

Рис. 86

Решение.

Решение

Для определения направления электрического тока в катушке необходимо сначала определить расположение ее магнитных полюсов, а затем воспользоваться правилом правой руки.

1. На рисунке показана магнитная стрелка рядом с катушкой. Северный полюс (N) магнитной стрелки всегда притягивается к южному полюсу (S) другого магнита или электромагнита. Поскольку северный полюс стрелки направлен к правому торцу катушки, это означает, что правый торец катушки является ее южным полюсом (S). Соответственно, левый торец катушки будет ее северным полюсом (N).

2. Теперь применим правило правой руки (или правило буравчика) для соленоида. Это правило гласит: если обхватить соленоид ладонью правой руки так, чтобы вытянутый большой палец указывал направление на северный полюс (в нашем случае — влево), то остальные четыре пальца, согнутые в кулак, покажут направление тока в витках.

3. Направив большой палец правой руки влево (вдоль оси катушки, к ее северному полюсу), мы увидим, что остальные пальцы обхватывают катушку так, что в передней, видимой нам части, они указывают направление снизу вверх. Это и есть направление электрического тока.

Ответ: В видимой (передней) части витков катушки электрический ток направлен снизу вверх.
