Номер 20.43, страница 102 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 20. Магнитные взаимодействия. Магнитное поле - номер 20.43, страница 102.

Условие.

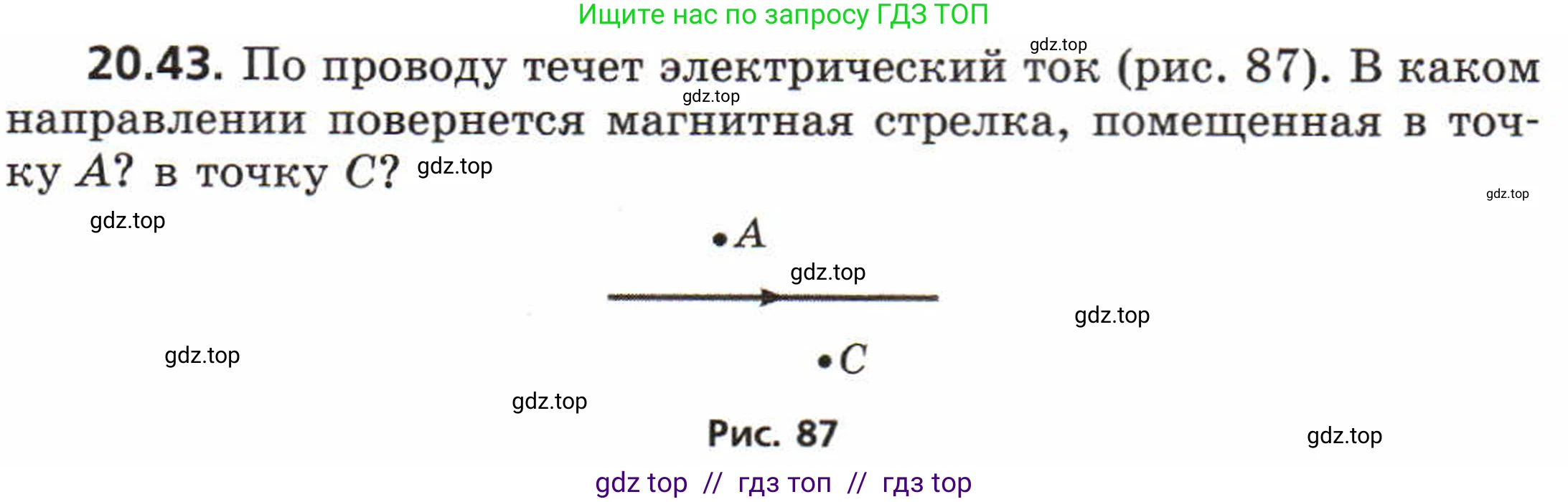

20.43. По проводу течет электрический ток (рис. 87). В каком направлении повернется магнитная стрелка, помещенная в точку $\text{A}$? в точку $\text{C}$?

Рис. 87

Решение.

Для определения направления магнитных линий, создаваемых прямолинейным проводником с током, используется правило правой руки (также известное как правило буравчика). Если направить большой палец правой руки по направлению тока в проводнике, то остальные пальцы, обхватывающие проводник, укажут направление линий магнитной индукции.

Магнитная стрелка в магнитном поле ориентируется так, что ее северный полюс указывает направление вектора магнитной индукции в данной точке.

в точку A?

Точка А находится над проводником. Согласно правилу правой руки, если направить большой палец вправо (по направлению тока), то в точке А согнутые пальцы будут направлены из плоскости рисунка на нас (к наблюдателю). Следовательно, северный полюс магнитной стрелки, помещенной в точку А, повернется к наблюдателю.

Ответ: Северным полюсом к наблюдателю, южным — от наблюдателя.

в точку C?

Точка С находится под проводником. Применяя то же правило, видим, что под проводником согнутые пальцы будут направлены в плоскость рисунка от нас (от наблюдателя). Следовательно, северный полюс магнитной стрелки, помещенной в точку С, повернется от наблюдателя.

Ответ: Северным полюсом от наблюдателя, южным — к наблюдателю.
