Условие.

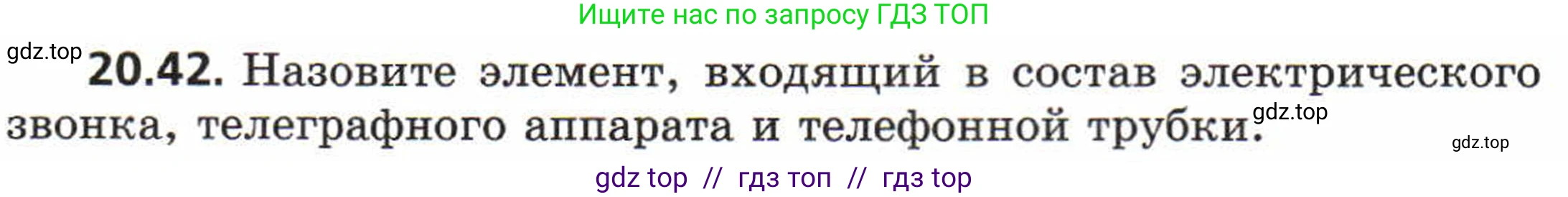

20.42. Назовите элемент, входящий в состав электрического звонка, телеграфного аппарата и телефонной трубки.

Решение.

Решение

Общим элементом, который является неотъемлемой частью конструкции электрического звонка, телеграфного аппарата и телефонной трубки, является электромагнит. Его функция в этих устройствах заключается в преобразовании электрической энергии в механическую (движение или звук). Рассмотрим его роль в каждом из приборов.

В электрическом звонке. Принцип действия классического электрического звонка основан на работе электромагнита. Когда нажимается кнопка, электрическая цепь замыкается, и ток поступает в катушку электромагнита. Создавшееся магнитное поле притягивает гибкую металлическую пластину (якорь), на конце которой закреплен молоточек. Молоточек ударяет по чаше звонка, создавая звук. В момент притяжения якоря к электромагниту цепь размыкается, ток прекращается, магнитное поле исчезает. Якорь под действием упругости возвращается в исходное положение, замыкая цепь снова. Этот процесс циклически повторяется, пока кнопка звонка нажата, что и обеспечивает его характерное дребезжащее звучание.

В телеграфном аппарате. В приёмнике телеграфного аппарата (например, аппарата Морзе) электромагнит служит для преобразования электрических сигналов, передаваемых по линии, в звуковые щелчки. Когда от передатчика поступает электрический импульс (соответствующий точке или тире), он проходит через обмотку электромагнита. Электромагнит срабатывает и притягивает к себе якорь, который, ударяясь об ограничитель, издает щелчок. Таким образом, последовательность электрических импульсов преобразуется в слышимую комбинацию звуков, которую оператор может расшифровать.

В телефонной трубке. В телефонной трубке электромагнит является основным элементом её приёмной части – динамика (наушника). По проводам в трубку поступает слабый переменный ток, сила и частота которого изменяются в точном соответствии с колебаниями звуковых волн голоса говорящего. Этот ток проходит через катушку небольшого электромагнита, создавая переменное магнитное поле. Это поле заставляет вибрировать расположенную рядом тонкую стальную мембрану. Вибрации мембраны создают в воздухе звуковые волны, которые слушающий воспринимает как речь собеседника.

Ответ: Электромагнит.
