Условие.

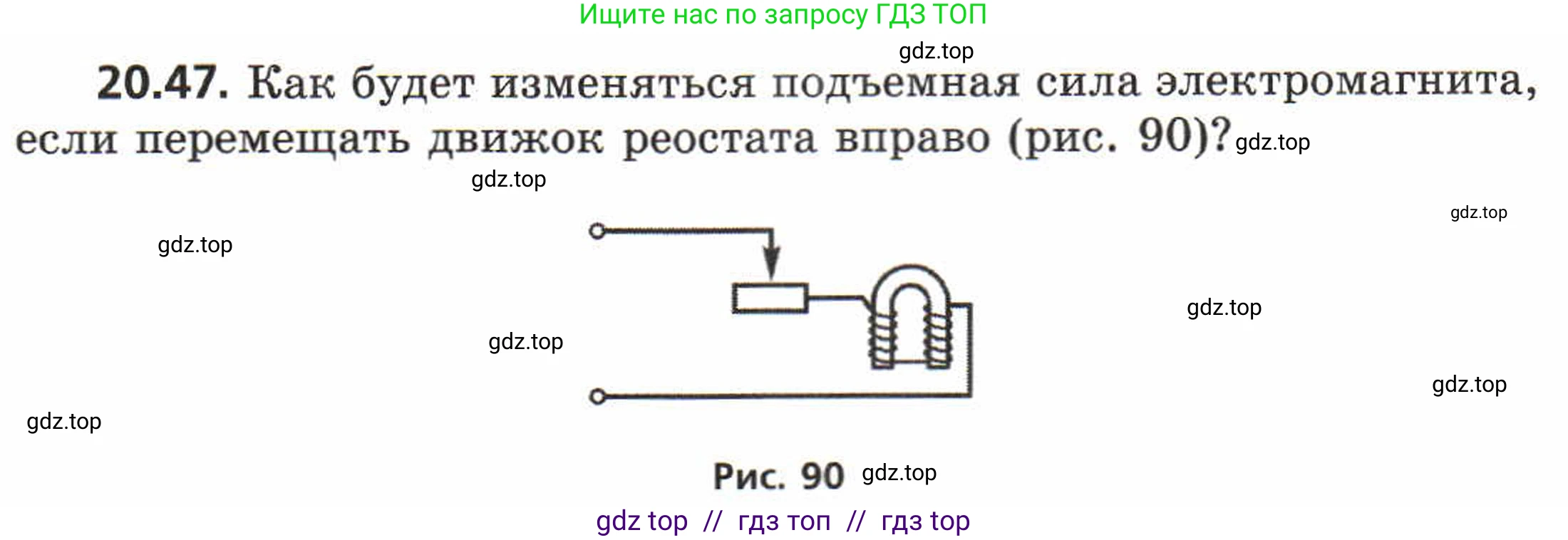

20.47. Как будет изменяться подъемная сила электромагнита, если перемещать движок реостата вправо (рис. 90)?

Рис. 90

Решение.

Решение

Подъёмная сила электромагнита зависит от силы его магнитного поля. В свою очередь, магнитное поле, создаваемое катушкой с током, прямо пропорционально силе тока, протекающего через эту катушку.

На рисунке изображена электрическая цепь, состоящая из последовательно соединенных реостата и электромагнита. При перемещении движка реостата вправо увеличивается длина той части его обмотки, по которой протекает электрический ток. Сопротивление проводника прямо пропорционально его длине, поэтому сопротивление реостата $R_р$ увеличивается.

Полное сопротивление цепи $\text{R}$ складывается из сопротивления реостата $R_р$ и сопротивления катушки электромагнита $R_э$: $R = R_р + R_э$. Поскольку сопротивление реостата увеличивается, то и общее сопротивление цепи также увеличивается.

Согласно закону Ома для участка цепи, сила тока $\text{I}$ обратно пропорциональна сопротивлению цепи: $I = U/R$, где $\text{U}$ — напряжение источника тока (предполагается постоянным). Так как общее сопротивление $\text{R}$ увеличивается, сила тока $\text{I}$ в цепи уменьшается.

Уменьшение силы тока в обмотке электромагнита приводит к ослаблению его магнитного поля и, следовательно, к уменьшению подъёмной силы.

Ответ: При перемещении движка реостата вправо подъёмная сила электромагнита будет уменьшаться.
