Номер 20.44, страница 102 - гдз по физике 8 класс задачник Генденштейн, Кирик

Электромагнитные явления. 20. Магнитные взаимодействия. Магнитное поле - номер 20.44, страница 102.

Условие.

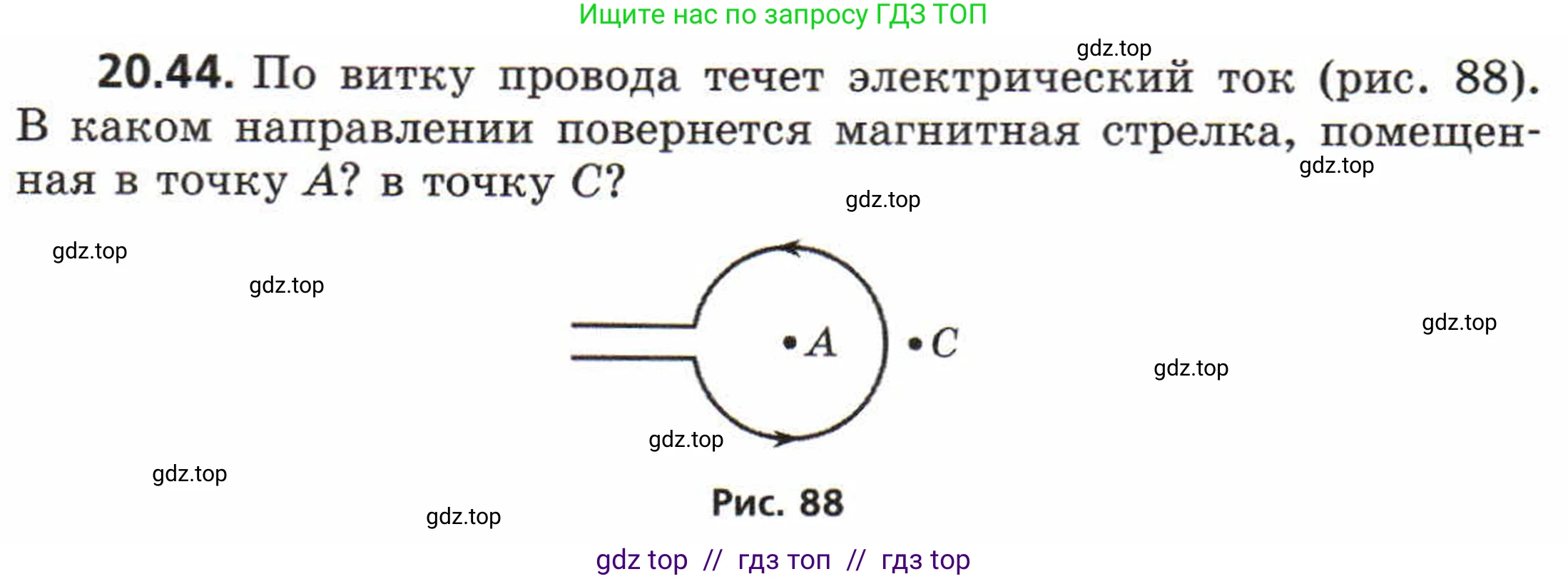

20.44. По витку провода течет электрический ток (рис. 88). В каком направлении повернется магнитная стрелка, помещенная в точку A? в точку C?

Рис. 88

Решение.

Для определения направления магнитной индукции, создаваемой током в витке, воспользуемся правилом правой руки (правилом буравчика).

В точку А

Точка А находится внутри витка. Согласно правилу правой руки для кругового тока, если обхватить виток четырьмя пальцами правой руки так, чтобы они были направлены по току (против часовой стрелки), то отставленный большой палец укажет направление вектора магнитной индукции $ \vec{B} $ внутри витка. В данном случае большой палец будет направлен перпендикулярно плоскости рисунка на нас (к наблюдателю). Магнитная стрелка в магнитном поле всегда располагается так, что ее северный полюс (N) указывает направление вектора магнитной индукции.

Ответ: Магнитная стрелка в точке А повернется северным полюсом к наблюдателю (перпендикулярно плоскости рисунка).

В точку С

Точка C находится вне витка. Линии магнитной индукции являются замкнутыми. Если внутри витка они направлены от плоскости рисунка к нам, то снаружи витка они должны замыкаться, то есть будут направлены в противоположную сторону — от нас, за плоскость рисунка. Таким образом, в точке С вектор магнитной индукции $ \vec{B} $ будет направлен от наблюдателя (перпендикулярно плоскости рисунка).

Ответ: Магнитная стрелка в точке С повернется северным полюсом от наблюдателя (перпендикулярно плоскости рисунка).
