Условие.

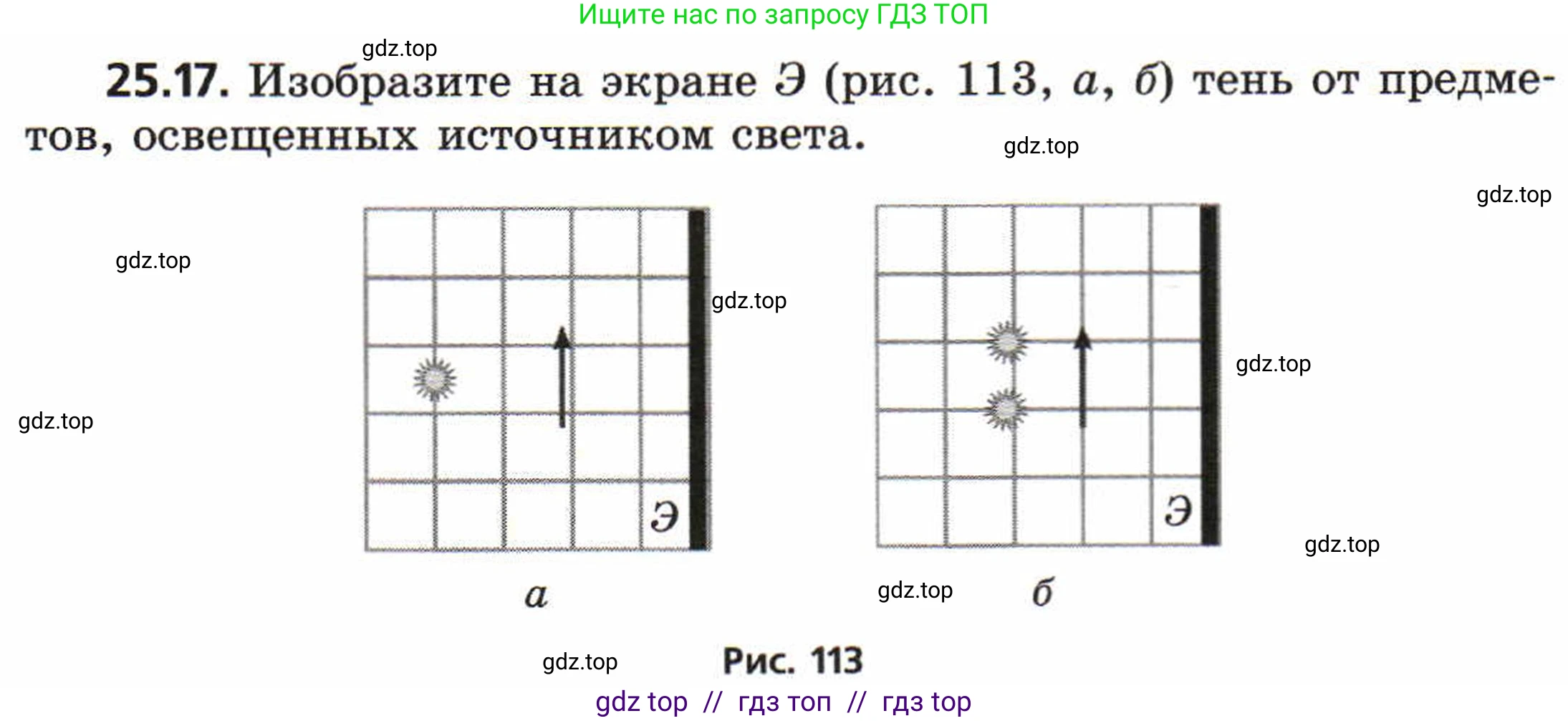

25.17. Изобразите на экране Э (рис. 113, а, б) тень от предметов, освещенных источником света.

Рис. 113

Решение.

а

Решение

Для построения тени от предмета, освещенного одним точечным источником света, необходимо провести два луча от источника света, которые касаются краев предмета (в данном случае — основания и наконечника стрелки). Область на экране между точками пересечения этих лучей с экраном и будет являться тенью. Поскольку источник света один, образуется только полная тень (самая темная область, куда свет не попадает совсем).

Построение выполняется следующим образом:

1. Проводим прямую линию (крайний луч) от источника света S через наконечник стрелки до пересечения с экраном Э.

2. Проводим вторую прямую линию (второй крайний луч) от источника света S через основание стрелки до пересечения с экраном Э.

3. Область на экране между точками пересечения этих лучей является полной тенью от стрелки. Как видно из построения, тень получается увеличенной по сравнению с предметом.

Ответ: Построение и результирующая тень показаны на рисунке выше.

б

Решение

Когда предмет освещен двумя (или более) источниками света, на экране могут образовываться области полной тени и полутени.

- Полная тень (умбра) — это область на экране, в которую не попадает свет ни от одного из источников.

- Полутень (пенумбра) — это область, в которую попадает свет хотя бы от одного, но не от всех источников.

Для построения необходимо найти области тени от каждого источника по отдельности, а затем совместить их:

1. Построим тень от верхнего источника света, проведя лучи через края стрелки до экрана Э.

2. Аналогично построим тень от нижнего источника света.

3. Область полной тени на экране — это та область, которая является тенью для обоих источников одновременно (пересечение двух теней).

4. Области полутени — это те области, которые являются тенью только для одного из источников.

В результате на экране образуется центральная, наиболее темная область полной тени, а по краям от нее — две более светлые области полутени.

Ответ: Построение и результирующая тень с областями полной тени и полутени показаны на рисунке выше.
