Часть 1. Глава 5. Тепловые машины. Параграф 27. Поршневые двигатели внутреннего сгорания - номер 1, страница 74.

Условие.

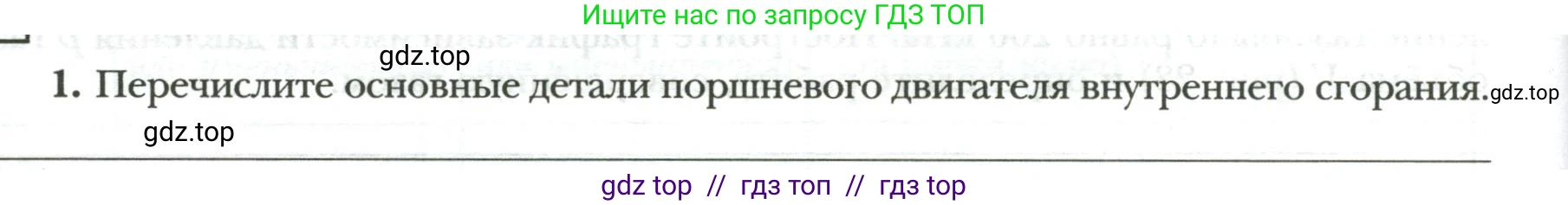

1. Перечислите основные детали поршневого двигателя внутреннего сгорания.

Решение.

Основные детали поршневого двигателя внутреннего сгорания (ДВС) можно условно разделить на две большие группы: неподвижные, которые образуют его корпус (остов), и подвижные, которые непосредственно участвуют в рабочем процессе.

Неподвижные детали:

• Блок цилиндров — является основной корпусной деталью двигателя. Внутри него выполнены цилиндры, в которых движутся поршни, а также каналы для охлаждающей жидкости и смазки.
• Головка блока цилиндров (ГБЦ) — закрывает цилиндры сверху, образуя замкнутое пространство камеры сгорания. В ГБЦ размещаются клапаны, свечи зажигания (в бензиновых двигателях) или форсунки (в дизельных), а также элементы газораспределительного механизма.
• Картер — нижняя часть двигателя, служащая опорой для коленчатого вала. Часто он конструктивно объединен с блоком цилиндров.
• Поддон картера — крепится снизу к картеру и выполняет функцию резервуара для моторного масла.

Подвижные детали:

Подвижные детали объединяются в два основных механизма:

• Кривошипно-шатунный механизм (КШМ) — его задача состоит в преобразовании возвратно-поступательного движения поршней во вращательное движение коленчатого вала. Основные детали КШМ:
  • Поршень — воспринимает давление газов при сгорании топлива.
  • Поршневые кольца (компрессионные и маслосъемные) — обеспечивают герметичность камеры сгорания и снимают излишки масла со стенок цилиндра.
  • Поршневой палец — шарнирно соединяет поршень с шатуном.
  • Шатун — соединяет поршень с коленчатым валом.
  • Коленчатый вал — преобразует движение шатунов во вращательное движение.
  • Маховик — тяжелый диск на конце коленчатого вала, обеспечивающий равномерность его вращения.
• Газораспределительный механизм (ГРМ) — управляет открытием и закрытием клапанов для своевременного впуска горючей смеси и выпуска отработавших газов. Основные детали ГРМ:
  • Распределительный вал — управляет работой клапанов.
  • Клапаны (впускные и выпускные) с пружинами — открывают и закрывают впускные и выпускные каналы.
  • Элементы привода клапанов (толкатели, штанги, коромысла) — передают усилие от распределительного вала к клапанам.
  • Привод ГРМ (цепь, ремень или шестерни) — обеспечивает синхронное вращение коленчатого и распределительного валов.

Ответ: Основными деталями поршневого ДВС являются: блок цилиндров, головка блока цилиндров, поддон картера, поршень, поршневые кольца, поршневой палец, шатун, коленчатый вал, маховик, распределительный вал и клапанный механизм.
