Номер 7, страница 67, часть 2 - гдз по физике 8 класс рабочая тетрадь Грачев, Погожев

Часть 2. Глава 7. Постоянный электрический ток. Параграф 54. Носители электрических зарядов в полупроводниках - номер 7, страница 67.

Условие.

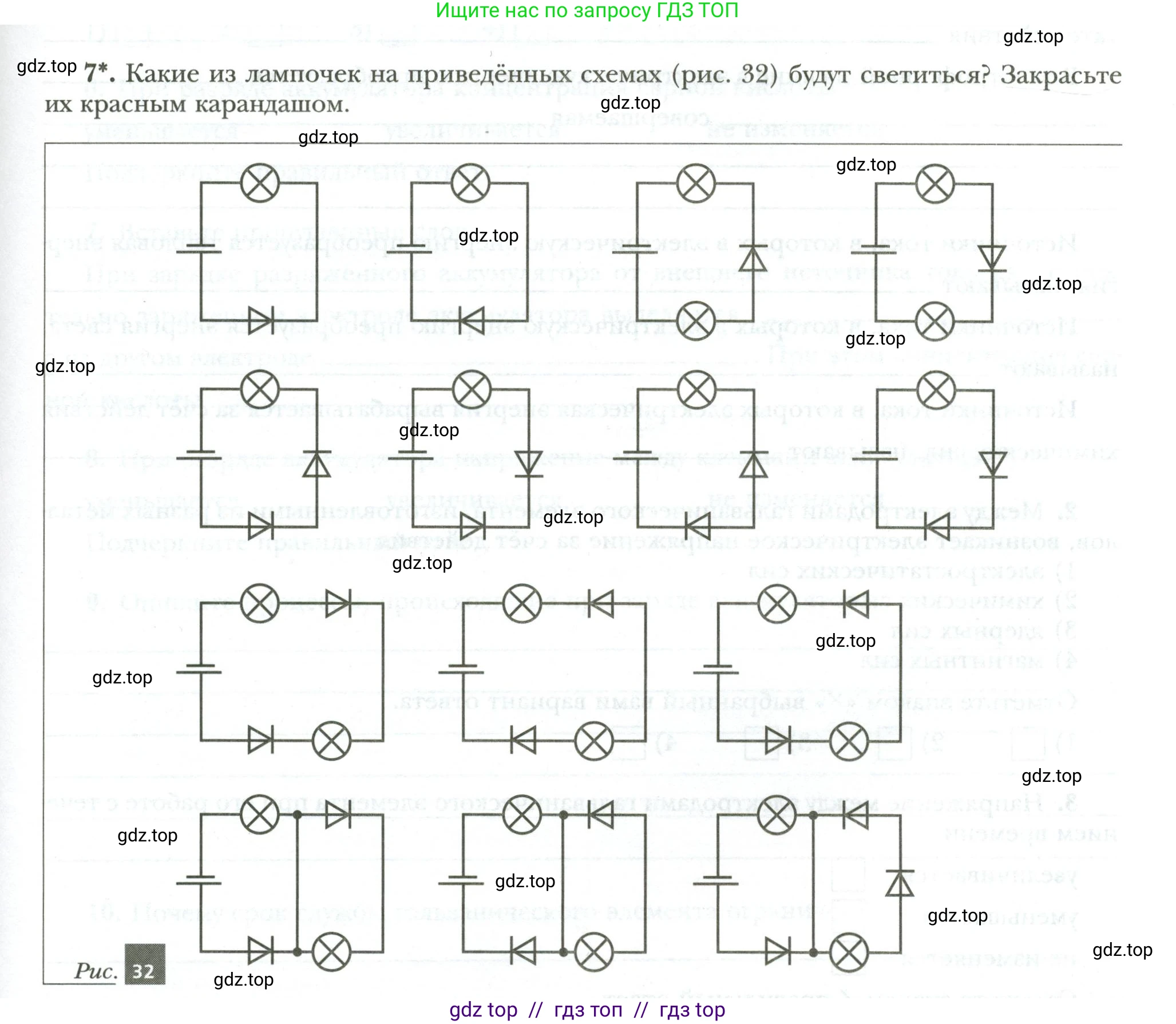

7*. Какие из лампочек на приведённых схемах (рис. 32) будут светиться? Закрасьте их красным карандашом.

Рис. 32

Решение.

Для того чтобы лампочка в электрической цепи светилась, необходимо выполнение двух условий: цепь должна быть замкнутой, и по ней должен протекать электрический ток. В представленных схемах, кроме источника тока и лампочек, присутствуют диоды.

Основные элементы схем:

• Источник тока: обозначается двумя параллельными линиями разной длины. Длинная линия — это положительный полюс (+), а короткая — отрицательный (–). Условное направление тока в цепи — от положительного полюса к отрицательному.
• Лампочка: обозначается кружком с крестиком внутри. Светится при прохождении через нее тока.
• Диод: обозначается треугольником, упирающимся в перпендикулярную линию. Главное свойство диода — односторонняя проводимость. Он пропускает ток только в направлении, указанном «стрелкой» треугольника (это называется прямое включение), и блокирует ток, если он пытается течь в обратном направлении (обратное включение).

Проанализируем каждую схему, предполагая, что источник тока находится слева (длинная черта сверху — «+», короткая снизу — «–»), а ток течет по часовой стрелке в замкнутых контурах или от «+» к «–» в разветвленных цепях.

Схема 1 (верхний ряд, первая слева)

Лампа и диод соединены последовательно. Ток течет от «+» через лампу, а затем через диод к «–». Направление тока совпадает с направлением, в котором диод пропускает ток (прямое включение). Цепь замкнута, ток течет.

Ответ: Лампа будет светиться.

Схема 2 (верхний ряд, вторая слева)

Лампа и диод соединены последовательно. Ток пытается течь по часовой стрелке, но диод включен в обратном направлении. Он блокирует ток, и цепь оказывается разомкнутой.

Ответ: Лампа не будет светиться.

Схема 3 (верхний ряд, третья слева)

Лампа и диод соединены параллельно. Ток от источника разделяется. Одна его часть течет через верхнюю ветвь с лампой, создавая замкнутый контур. Вторая часть течет через нижнюю ветвь, где диод включен в прямом направлении. Поскольку для лампы существует замкнутый путь, она будет работать.

Ответ: Лампа будет светиться.

Схема 4 (верхний ряд, четвертая слева)

Лампа и диод соединены параллельно. Ток от источника разделяется. Одна его часть течет через нижнюю ветвь с лампой, создавая замкнутый контур. Лампочка находится в рабочем контуре.

Ответ: Лампа будет светиться.

Схема 5 (второй ряд, первая слева)

Лампа и два диода соединены последовательно. Ток течет по часовой стрелке. Оба диода включены в прямом направлении, поэтому они пропускают ток. Цепь замкнута.

Ответ: Лампа будет светиться.

Схема 6 (второй ряд, вторая слева)

Последовательная цепь. Верхний диод включен в обратном направлении по отношению к току, текущему по часовой стрелке. Он разрывает цепь.

Ответ: Лампа не будет светиться.

Схема 7 (второй ряд, третья слева)

Последовательная цепь. Нижний диод включен в обратном направлении, разрывая цепь.

Ответ: Лампа не будет светиться.

Схема 8 (второй ряд, четвертая слева)

Последовательная цепь. Оба диода включены в обратном направлении, поэтому ток не может течь.

Ответ: Лампа не будет светиться.

Схема 9 (третий ряд, первая слева)

Две лампы и два диода соединены последовательно. Верхний диод включен в обратном направлении, поэтому вся цепь разомкнута.

Ответ: Обе лампы не будут светиться.

Схема 10 (третий ряд, вторая слева)

Две лампы и два диода соединены последовательно. Оба диода включены в прямом направлении, пропуская ток. Цепь замкнута.

Ответ: Обе лампы будут светиться.

Схема 11 (третий ряд, третья слева)

Две лампы и два диода соединены последовательно. Нижний диод включен в обратном направлении, разрывая цепь.

Ответ: Обе лампы не будут светиться.

Схема 12 (нижний ряд, первая слева)

Цепь состоит из двух параллельных ветвей. В верхней ветви диод включен в прямом направлении, поэтому ток через лампу течет. В нижней ветви диод включен в обратном направлении, и ток через нее не течет.

Ответ: Верхняя лампа будет светиться, а нижняя — нет.

Схема 13 (нижний ряд, вторая слева)

Цепь состоит из двух параллельных ветвей. В верхней ветви нет лампочки. В нижней ветви, где находится лампа, диод включен в обратном направлении, блокируя ток.

Ответ: Лампа не будет светиться.

Схема 14 (нижний ряд, третья слева)

Цепь состоит из двух параллельных ветвей. В верхней ветви диод включен в прямом направлении, ток течет через лампу. В нижней ветви нет лампочки.

Ответ: Верхняя лампа будет светиться.
