Часть 2. Глава 8. Электромагнитные явления. Параграф 57. Магнитное поле. Единица силы тока - номер 3, страница 73.

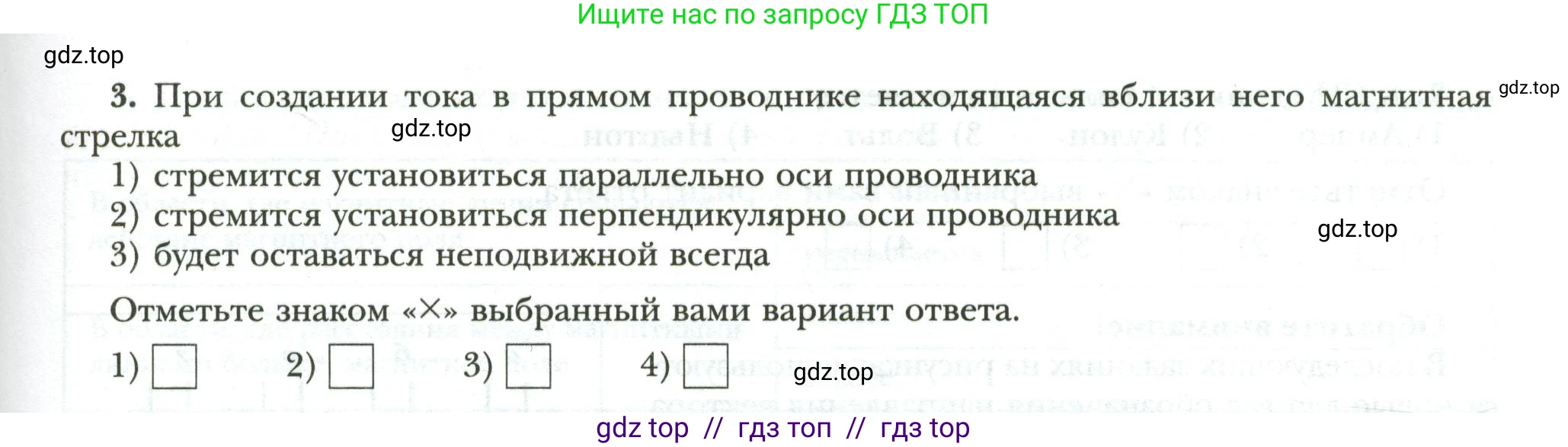

Условие.

3. При создании тока в прямом проводнике находящаяся вблизи него магнитная стрелка

1) стремится установиться параллельно оси проводника

2) стремится установиться перпендикулярно оси проводника

3) будет оставаться неподвижной всегда

Отметьте знаком «Х» выбранный вами вариант ответа.

1) ☐; 2) ☐; 3) ☐; 4) ☐.

Решение.

Для ответа на этот вопрос необходимо вспомнить, как выглядит магнитное поле, создаваемое прямым проводником с током, и как ведет себя магнитная стрелка в магнитном поле.

Когда по прямому проводнику течет электрический ток, вокруг него возникает магнитное поле. Линии индукции этого магнитного поля, согласно правилу правой руки (правилу буравчика), представляют собой концентрические окружности. Эти окружности лежат в плоскостях, перпендикулярных оси проводника, а их центры находятся на этой оси.

Магнитная стрелка, являясь по сути маленьким магнитом, при попадании в магнитное поле стремится развернуться так, чтобы ее собственная ось совпала по направлению с вектором магнитной индукции $ \vec{B} $ в данной точке. То есть стрелка устанавливается по касательной к силовой линии магнитного поля.

Проанализируем предложенные варианты ответа:

1) стремится установиться параллельно оси проводника
Это утверждение неверно. Так как силовые линии магнитного поля лежат в плоскости, перпендикулярной проводнику, стрелка, ориентируясь вдоль них, также будет лежать в этой плоскости и не может быть параллельна оси проводника.

2) стремится установиться перпендикулярно оси проводника
Это утверждение верно. Магнитная стрелка устанавливается по касательной к силовой линии, которая представляет собой окружность, лежащую в плоскости, перпендикулярной проводнику. Любая прямая, лежащая в этой плоскости (включая ось магнитной стрелки), будет перпендикулярна оси проводника.

3) будет оставаться неподвижной всегда
Это утверждение неверно. Магнитное поле, созданное током, будет оказывать ориентирующее действие (создавать вращающий момент) на стрелку, заставляя ее повернуться и выстроиться вдоль линий поля. Стрелка останется неподвижной только в том случае, если тока нет, либо если она уже была ориентирована вдоль линий поля.

Ответ: 2
