Часть 2. Глава 8. Электромагнитные явления. Параграф 57. Магнитное поле. Единица силы тока - номер 8, страница 74.

Условие.

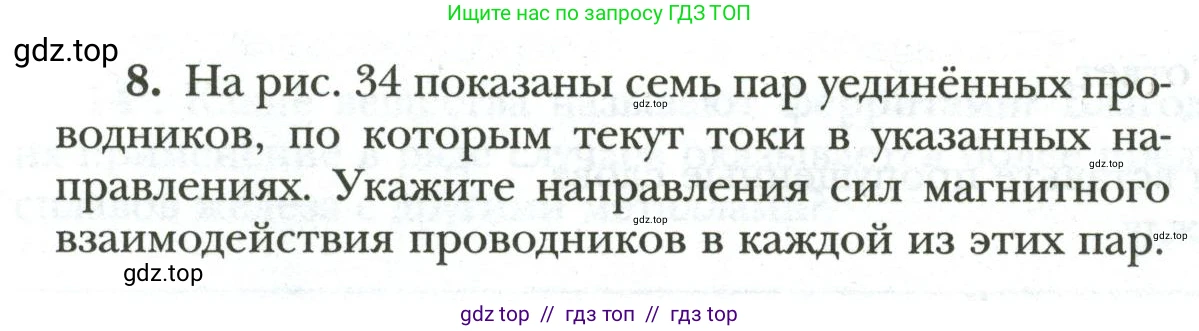

8. На рис. 34 показаны семь пар уединённых проводников, по которым текут токи в указанных направлениях. Укажите направления сил магнитного взаимодействия проводников в каждой из этих пар.

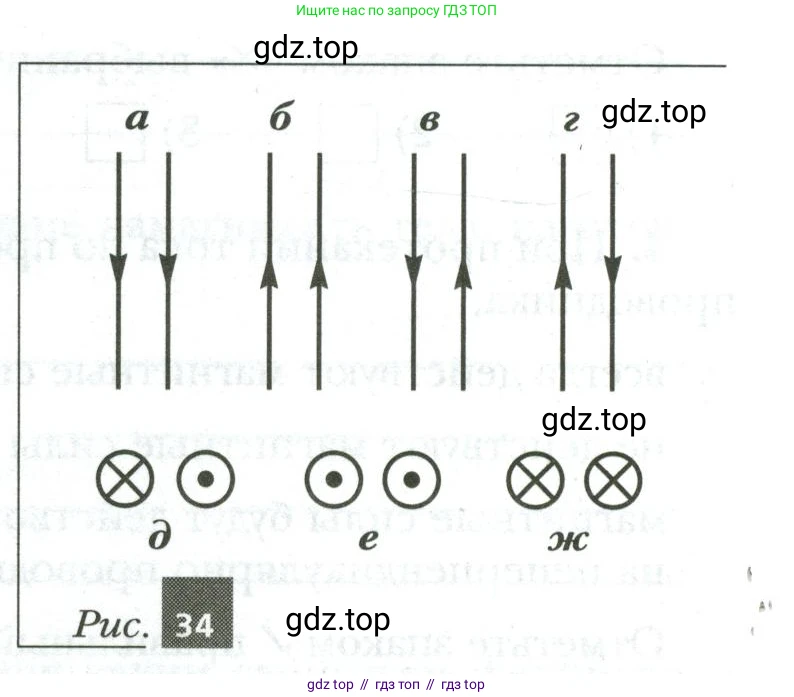

Рис. 34

Решение.

Решение

Для определения направления сил магнитного взаимодействия между двумя параллельными проводниками с током используется правило, вытекающее из закона Ампера. Взаимодействие можно также определить, последовательно применив правило правой руки (для определения направления магнитного поля, создаваемого одним проводником) и правило левой руки (для определения силы, действующей на другой проводник в этом поле). Однако проще запомнить следующий результат:

1. Два параллельных проводника, по которым токи текут в одном направлении, притягиваются.

2. Два параллельных проводника, по которым токи текут в противоположных направлениях, отталкиваются.

На рисунке используются следующие обозначения для направлений токов, перпендикулярных плоскости чертежа:

• Знак ⊙ (точка) означает, что ток течет на нас (из плоскости рисунка).

• Знак ⊗ (крест) означает, что ток течет от нас (вглубь плоскости рисунка).

Применим это правило к каждой из семи пар проводников.

а

В паре проводников а токи текут в одном направлении (со-направлены, оба вниз). Следовательно, проводники притягиваются друг к другу.

Ответ: проводники притягиваются.

б

В паре проводников б токи текут в противоположных направлениях (один вниз, другой вверх). Следовательно, проводники отталкиваются друг от друга.

Ответ: проводники отталкиваются.

в

В паре проводников в токи текут в противоположных направлениях (один вверх, другой вниз). Следовательно, проводники отталкиваются друг от друга.

Ответ: проводники отталкиваются.

г

В паре проводников г токи текут в одном направлении (со-направлены, оба вверх). Следовательно, проводники притягиваются друг к другу.

Ответ: проводники притягиваются.

д

В паре проводников д токи текут в противоположных направлениях: ток в левом проводнике направлен от нас (⊗), а в правом — на нас (⊙). Следовательно, проводники отталкиваются друг от друга.

Ответ: проводники отталкиваются.

е

В паре проводников е токи текут в одном направлении: оба тока направлены на нас (⊙). Следовательно, проводники притягиваются друг к другу.

Ответ: проводники притягиваются.

ж

В паре проводников ж токи текут в одном направлении: оба тока направлены от нас (⊗). Следовательно, проводники притягиваются друг к другу.

Ответ: проводники притягиваются.
