Часть 2. Глава 8. Электромагнитные явления. Параграф 58. Магнитное поле. Линии магнитной индукции - номер 3, страница 75.

Условие.

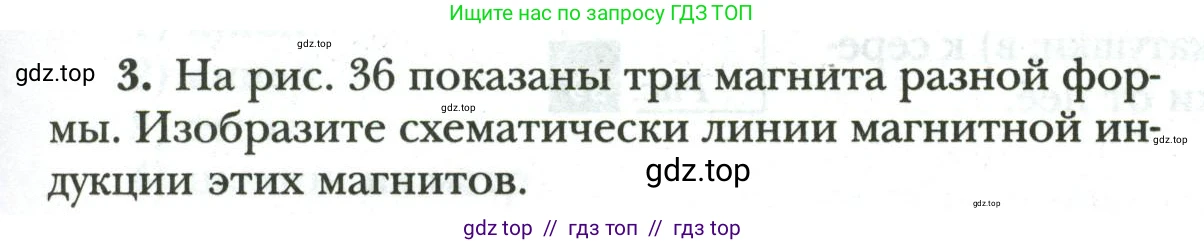

3. На рис. 36 показаны три магнита разной формы. Изобразите схематически линии магнитной индукции этих магнитов.

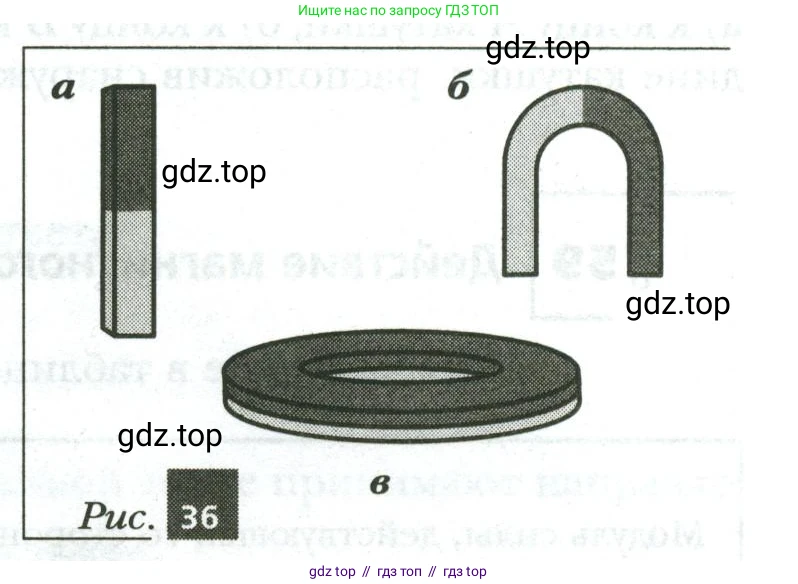

Рис. 36

Решение.

Линии магнитной индукции (силовые линии магнитного поля) — это замкнутые линии. По соглашению, вне магнита они направлены от северного полюса (N, на рисунке условно обозначен тёмным цветом) к южному (S, светлый цвет), а внутри магнита — от южного к северному. Густота линий характеризует силу магнитного поля: чем гуще линии, тем сильнее поле.

а
Для полосового магнита линии магнитной индукции выходят из северного полюса (верхний конец), дугообразно изгибаются в окружающем пространстве и входят в южный полюс (нижний конец). Внутри магнита линии замыкаются, проходя от южного полюса к северному. Наибольшая концентрация линий и, следовательно, самое сильное поле, наблюдается у полюсов.

Ответ: Линии магнитной индукции выходят из северного полюса полосового магнита, огибают его и входят в южный полюс, замыкаясь внутри магнита.

б
Для подковообразного магнита линии магнитной индукции выходят из северного полюса (правый конец) и входят в южный (левый конец). В зазоре между полюсами магнитное поле наиболее сильное и почти однородное, линии там практически параллельны и направлены от северного полюса к южному. Снаружи магнита линии также идут от северного полюса к южному, но по более длинным изогнутым траекториям.

Ответ: Линии магнитной индукции подковообразного магнита идут от северного полюса к южному, при этом они наиболее сконцентрированы и практически параллельны в пространстве между полюсами.

в
Кольцевой магнит, судя по окраске, намагничен аксиально (вдоль оси). Это означает, что одна его плоская сторона является северным полюсом (верхняя поверхность), а другая — южным (нижняя поверхность). Линии магнитной индукции выходят из всей северной поверхности, изгибаются в пространстве (как вокруг внешнего края, так и через центральное отверстие) и входят в южную поверхность. Внутри материала магнита линии замыкаются, идя от южной поверхности к северной.

Ответ: У кольцевого магнита с аксиальным намагничиванием линии магнитной индукции выходят из одной плоской поверхности (северного полюса), огибают магнит снаружи и через отверстие и входят в другую плоскую поверхность (южный полюс).
