Часть 2. Глава 8. Электромагнитные явления. Параграф 58. Магнитное поле. Линии магнитной индукции - номер 4, страница 75.

Условие.

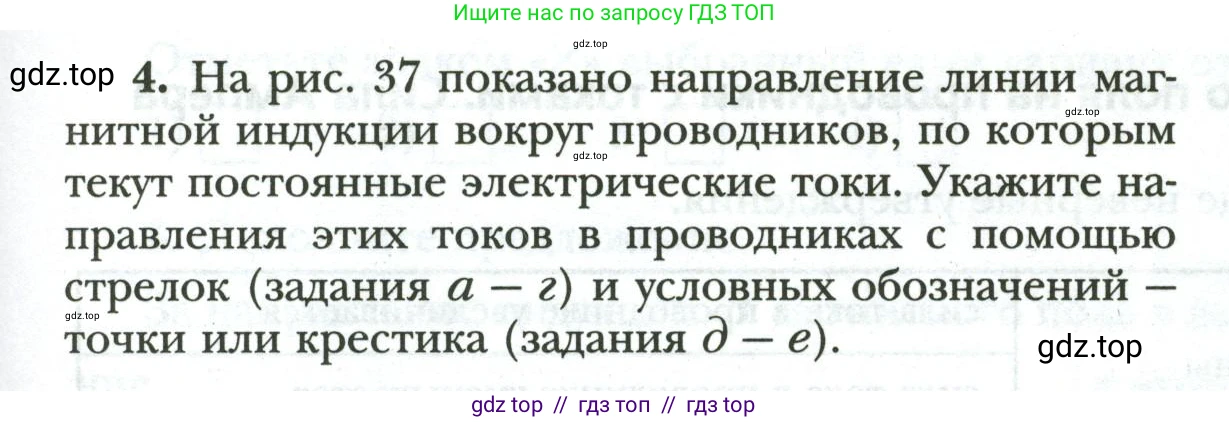

4. На рис. 37 показано направление линии магнитной индукции вокруг проводников, по которым текут постоянные электрические токи. Укажите направления этих токов в проводниках с помощью стрелок (задания а – г) и условных обозначений – точки или крестика (задания д – е).

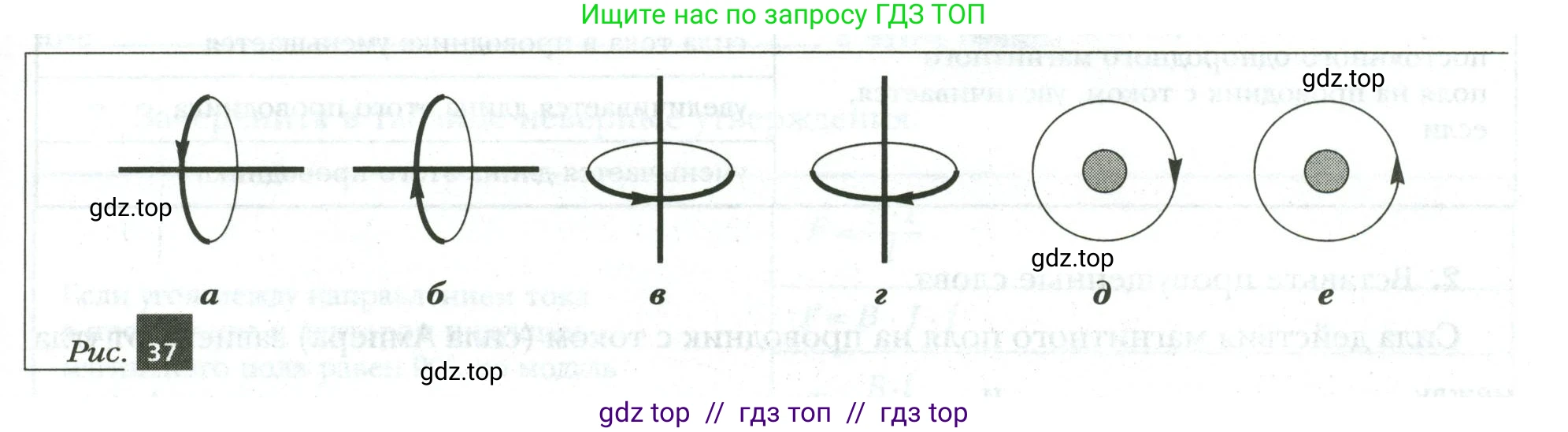

Рис. 37

Решение.

Для определения направления тока в проводниках по известному направлению линий магнитной индукции используется правило правой руки (также известное как правило буравчика). Если обхватить проводник правой рукой так, чтобы четыре согнутых пальца были направлены по касательной к линиям магнитной индукции (в направлении их обхода), то отогнутый большой палец укажет направление тока в проводнике.

Применим это правило к каждому случаю.

а

Линия магнитной индукции в верхней части окружности направлена влево. Если мысленно обхватить проводник правой рукой так, чтобы согнутые пальцы над ним указывали влево, то большой палец будет направлен вправо.

Ответ: ток направлен вправо (→).

б

Линия магнитной индукции в нижней части окружности направлена вправо. Если обхватить проводник правой рукой так, чтобы согнутые пальцы под ним указывали вправо, то большой палец будет направлен влево.

Ответ: ток направлен влево (←).

в

Линия магнитной индукции в передней (ближней к нам) части окружности направлена влево. Если обхватить вертикальный проводник правой рукой так, чтобы согнутые пальцы спереди указывали влево, то большой палец будет направлен вниз.

Ответ: ток направлен вниз (↓).

г

Линия магнитной индукции в задней (дальней от нас) части окружности направлена влево. Если обхватить вертикальный проводник правой рукой так, чтобы согнутые пальцы сзади указывали влево, то большой палец будет направлен вверх.

Ответ: ток направлен вверх (↑).

д

Проводник перпендикулярен плоскости рисунка. Линии магнитной индукции направлены против часовой стрелки. Если расположить правую руку так, чтобы согнутые пальцы следовали направлению линий (против часовой стрелки), то большой палец будет указывать из плоскости рисунка, на наблюдателя. Такое направление обозначается точкой.

Ответ: ток направлен из плоскости рисунка на наблюдателя (⊙).

е

Проводник перпендикулярен плоскости рисунка. Линии магнитной индукции направлены по часовой стрелке. Если расположить правую руку так, чтобы согнутые пальцы следовали направлению линий (по часовой стрелке), то большой палец будет указывать вглубь плоскости рисунка, от наблюдателя. Такое направление обозначается крестиком.

Ответ: ток направлен в плоскость рисунка от наблюдателя (⊗).
