Номер 7, страница 75, часть 2 - гдз по физике 8 класс рабочая тетрадь Грачев, Погожев

Часть 2. Глава 8. Электромагнитные явления. Параграф 58. Магнитное поле. Линии магнитной индукции - номер 7, страница 75.

Условие.

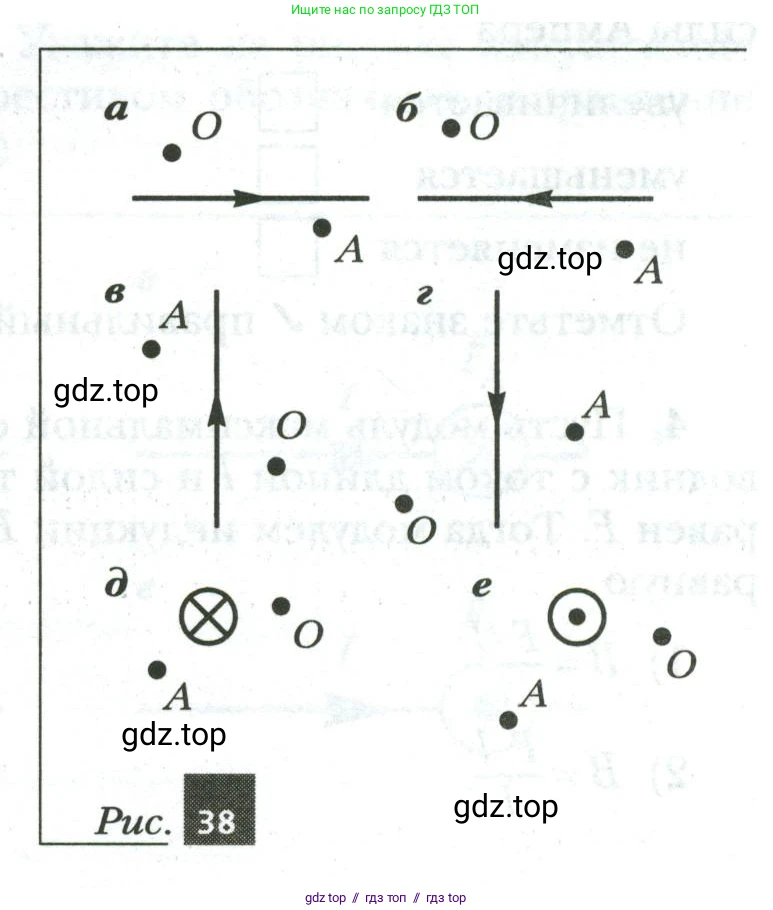

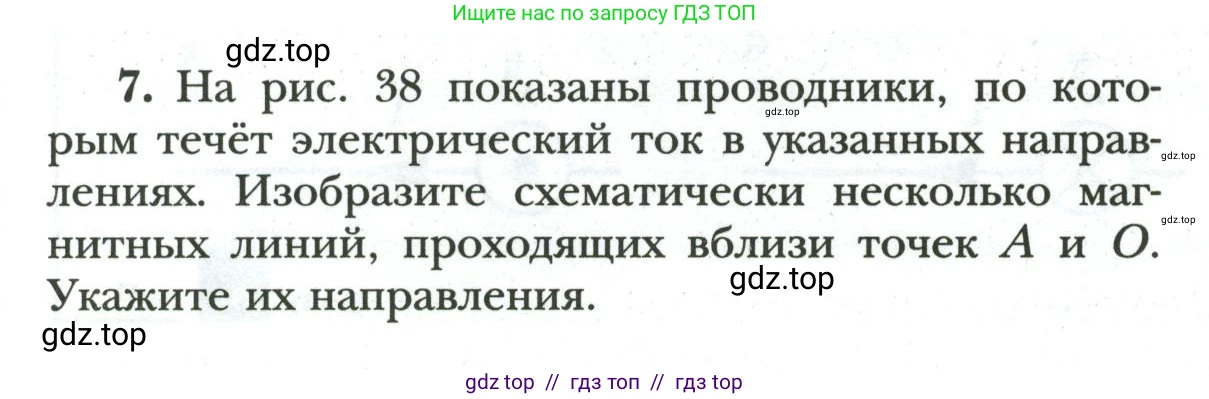

7. На рис. 38 показаны проводники, по которым течёт электрический ток в указанных направлениях. Изобразите схематически несколько магнитных линий, проходящих вблизи точек A и O. Укажите их направления.

Рис. 38

Решение.

Для определения направления линий магнитной индукции, создаваемых прямолинейным проводником с током, используется правило правой руки (или правило буравчика). Линии магнитной индукции представляют собой замкнутые кривые (в данном случае — концентрические окружности), охватывающие проводник. Касательная к линии магнитной индукции в любой точке указывает направление вектора магнитной индукции $ \vec{B} $ в этой точке. Согласно правилу правой руки, если направить большой палец правой руки по направлению тока в проводнике, то согнутые четыре пальца укажут направление линий магнитной индукции.

а) Проводник расположен горизонтально, ток течет вправо. Применяя правило правой руки, получаем, что над проводником (в точке О) линии магнитной индукции направлены перпендикулярно плоскости рисунка на наблюдателя (из-за чертежа), а под проводником (в точке А) — перпендикулярно плоскости рисунка от наблюдателя (за чертеж).

Ответ: В точке О линии магнитной индукции направлены на наблюдателя ($ \odot $), а в точке А — от наблюдателя ($ \otimes $).

б) Проводник расположен горизонтально, ток течет влево. По правилу правой руки, над проводником (в точке О) линии магнитной индукции направлены от наблюдателя ($ \otimes $), а под проводником (в точке А) — на наблюдателя ($ \odot $).

Ответ: В точке О линии магнитной индукции направлены от наблюдателя ($ \otimes $), а в точке А — на наблюдателя ($ \odot $).

в) Проводник расположен вертикально, ток течет вниз. Согласно правилу правой руки, слева от проводника (в точке А) линии магнитной индукции направлены на наблюдателя ($ \odot $), а справа от проводника (в точке О) — от наблюдателя ($ \otimes $).

Ответ: В точке А линии магнитной индукции направлены на наблюдателя ($ \odot $), а в точке О — от наблюдателя ($ \otimes $).

г) Проводник расположен вертикально, ток течет вверх. По правилу правой руки, слева от проводника (в точке О) линии магнитной индукции направлены на наблюдателя ($ \odot $), а справа от проводника (в точке А) — от наблюдателя ($ \otimes $).

Ответ: В точке О линии магнитной индукции направлены на наблюдателя ($ \odot $), а в точке А — от наблюдателя ($ \otimes $).

д) Проводник перпендикулярен плоскости рисунка, ток течет от наблюдателя ($ \otimes $). В этом случае линии магнитной индукции представляют собой концентрические окружности, лежащие в плоскости рисунка. По правилу правой руки, они направлены по часовой стрелке. В точке А, расположенной под проводником, касательная к окружности направлена влево. В точке О, расположенной справа от проводника, касательная к окружности направлена вниз.

Ответ: Магнитные линии — концентрические окружности, направленные по часовой стрелке. В точке А линия направлена влево, в точке О — вниз.

е) Проводник перпендикулярен плоскости рисунка, ток течет на наблюдателя ($ \odot $). Линии магнитной индукции — концентрические окружности в плоскости рисунка. По правилу правой руки, они направлены против часовой стрелки. В точке А, расположенной под проводником, касательная к окружности направлена вправо. В точке О, расположенной справа от проводника, касательная к окружности направлена вверх.

Ответ: Магнитные линии — концентрические окружности, направленные против часовой стрелки. В точке А линия направлена вправо, в точке О — вверх.
