Часть 2. Глава 8. Электромагнитные явления. Параграф 57. Магнитное поле. Единица силы тока - номер 9, страница 74.

Условие.

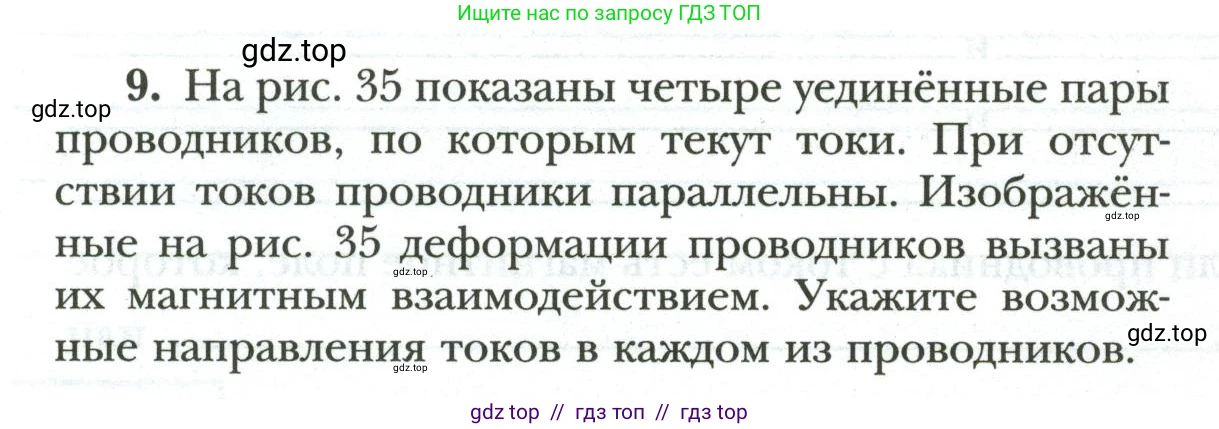

9. На рис. 35 показаны четыре уединённые пары проводников, по которым текут токи. При отсутствии токов проводники параллельны. Изображённые на рис. 35 деформации проводников вызваны их магнитным взаимодействием. Укажите возможные направления токов в каждом из проводников.

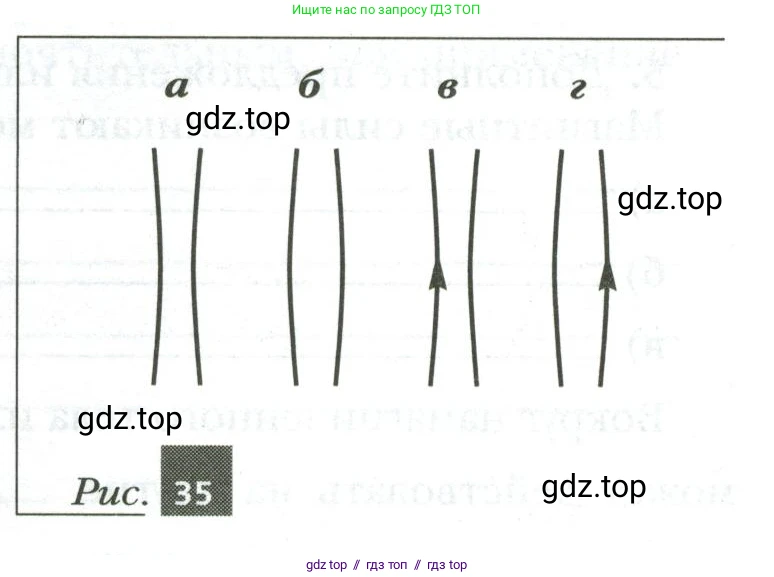

Рис. 35

Решение.

Решение

Для определения направления токов воспользуемся правилом взаимодействия параллельных проводников с током. Если токи в двух параллельных проводниках текут в одном направлении (сонаправлены), то проводники притягиваются. Если токи текут в противоположных направлениях (противонаправлены), то проводники отталкиваются. Это взаимодействие обусловлено силой Ампера, действующей на каждый проводник в магнитном поле, созданном другим проводником.

а
На рисунке проводники изогнуты друг к другу, что свидетельствует об их взаимном притяжении. Следовательно, токи в них текут в одном направлении (оба вверх или оба вниз).

Ответ: Токи в проводниках сонаправлены.

б
Проводники изогнуты в стороны друг от друга, что указывает на их взаимное отталкивание. Это означает, что токи в них текут в противоположных направлениях (в одном вверх, в другом вниз).

Ответ: Токи в проводниках противонаправлены.

в
Проводники притягиваются, и по условию в левом проводнике ток направлен вверх. Так как для притяжения токи должны быть сонаправлены, ток в правом проводнике также направлен вверх.

Ответ: Ток в правом проводнике направлен вверх.

г
Проводники отталкиваются, и в левом проводнике ток направлен вверх. Так как для отталкивания токи должны быть противонаправлены, ток в правом проводнике должен быть направлен вниз.

Ответ: Ток в правом проводнике направлен вниз.
