Глава 3. Электрические явления. Параграф 36. Электрическое напряжение. Вопросы - номер 4, страница 149.

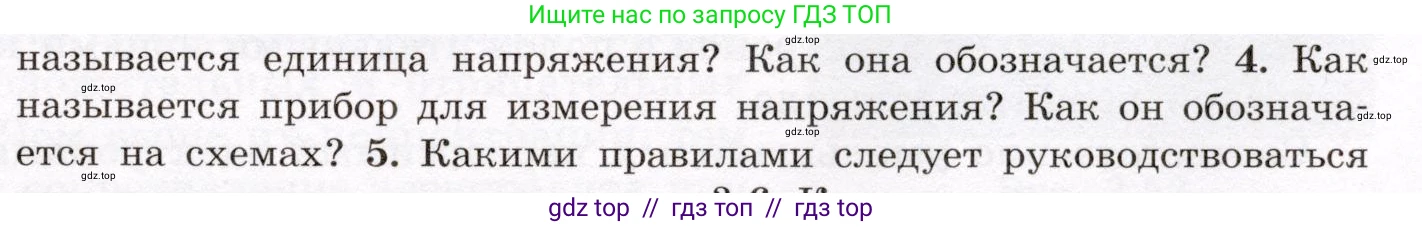

Условие.

4. Как называется прибор для измерения напряжения? Как он обозначается на схемах?

Решение.

Как называется единица напряжения? Как она обозначается?

Единица измерения электрического напряжения в Международной системе единиц (СИ) называется вольт. Она получила своё название в честь итальянского физика Алессандро Вольты, одного из создателей учения об электричестве.

Электрическое напряжение (или разность потенциалов) между двумя точками — это физическая величина, равная работе, совершаемой электрическим полем при переносе единичного положительного заряда из одной точки в другую. Математически это выражается формулой: $U = \frac{A}{q}$, где $\text{U}$ — напряжение, $\text{A}$ — работа, $\text{q}$ — величина заряда. Таким образом, 1 вольт — это такое электрическое напряжение между двумя точками, при котором для перемещения заряда в 1 кулон совершается работа в 1 джоуль: $1\ В = \frac{1\ Дж}{1\ Кл}$.

В международной практике вольт обозначается латинской буквой V, в русскоязычной литературе также используется кириллическая буква В.

Ответ: Единица напряжения называется вольт, обозначается В (V).

4. Как называется прибор для измерения напряжения? Как он обозначается на схемах?

Прибор, предназначенный для измерения напряжения или разности потенциалов, называется вольтметр. В зависимости от диапазона измеряемых напряжений используются также милливольтметры (для малых напряжений) и киловольтметры (для высоких напряжений).

На принципиальных электрических схемах вольтметр имеет стандартное условное обозначение. Он изображается в виде окружности, внутри которой находится заглавная латинская буква V. От окружности отходят две линии, которые показывают точки подключения прибора в цепь.

Ответ: Прибор для измерения напряжения называется вольтметр. На схемах он обозначается кружком с буквой V внутри.

5. Какими правилами следует руководствоваться...

Вопрос на изображении приведён не полностью. Можно предположить, что он звучит так: «Какими правилами следует руководствоваться при включении вольтметра в цепь?». Исходя из этого предположения, при измерении напряжения вольтметром необходимо соблюдать следующие правила:

1. Вольтметр подключается параллельно тому элементу или участку цепи, на котором нужно измерить напряжение. То есть его зажимы присоединяются к тем двум точкам цепи, между которыми измеряется разность потенциалов.

2. Необходимо соблюдать полярность (для вольтметров постоянного тока). Клемма вольтметра со знаком «+» должна быть подключена к точке с более высоким потенциалом (ближе к положительному полюсу источника), а клемма со знаком «–» — к точке с более низким потенциалом. При неправильном подключении стрелка аналогового прибора отклонится в противоположную сторону, а цифровой вольтметр покажет отрицательное значение.

3. Вольтметр должен обладать очень большим внутренним сопротивлением. В идеальном вольтметре оно стремится к бесконечности. Это необходимо для того, чтобы прибор не создавал дополнительного пути для тока и не оказывал заметного влияния на режим работы цепи, что обеспечивает точность измерений.

Ответ: Вопрос неполный. Если он касается правил использования вольтметра, то основные из них: подключать параллельно измеряемому участку цепи, соблюдать полярность подключения и учитывать, что вольтметр должен обладать очень большим внутренним сопротивлением.
