Номер 5, страница 149 - гдз по физике 8 класс учебник Громов, Родина

Глава 3. Электрические явления. Параграф 36. Электрическое напряжение. Вопросы - номер 5, страница 149.

Условие.

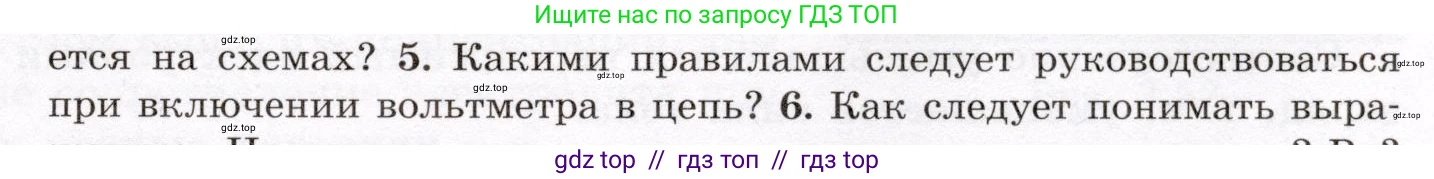

5. Какими правилами следует руководствоваться при включении вольтметра в цепь?

Решение.

5. Какими правилами следует руководствоваться при включении вольтметра в цепь?

При включении вольтметра в электрическую цепь для измерения напряжения (разности потенциалов) необходимо руководствоваться следующими основными правилами:

1. Параллельное подключение. Вольтметр всегда подключается параллельно тому элементу или участку цепи, на котором необходимо измерить напряжение. Его клеммы присоединяются к двум точкам, между которыми измеряется разность потенциалов.

2. Соблюдение полярности. При измерении напряжения в цепи постоянного тока клемму вольтметра со знаком «+» следует подключать к точке цепи с более высоким потенциалом (ближе к положительному полюсу источника тока), а клемму со знаком «–» — к точке с более низким потенциалом. При неправильном подключении стрелка аналогового вольтметра будет отклоняться в обратную сторону, а цифровой прибор может показать отрицательное значение.

3. Высокое внутреннее сопротивление. Вольтметр должен обладать очень большим внутренним сопротивлением по сравнению с сопротивлением участка цепи, к которому он подключен. Это необходимо для того, чтобы ток, проходящий через сам вольтметр, был пренебрежимо мал и не влиял на режим работы цепи. Чем выше сопротивление вольтметра, тем точнее будут измерения.

4. Выбор предела измерения. Предел измерения вольтметра должен быть больше или равен измеряемому напряжению. Если величина напряжения неизвестна, рекомендуется начинать измерения с самого большого установленного на приборе предела, чтобы избежать его повреждения. Затем, для повышения точности, можно переключиться на более низкий предел, при котором показания будут наиболее удобны для считывания (например, в последней трети шкалы для стрелочного прибора).

Ответ: При включении вольтметра в цепь его следует подключать параллельно измеряемому участку, соблюдать полярность (для постоянного тока), убедиться, что его внутреннее сопротивление велико, и правильно выбрать предел измерения.

6. Как следует понимать выражение...

Вопрос представлен не полностью. Для предоставления ответа необходимо полное содержание вопроса, так как само выражение, которое требуется объяснить, отсутствует.

Ответ: Невозможно дать ответ, так как вопрос сформулирован не полностью.
