Электрические явления - номер 38.9, страница 85.

Условие.

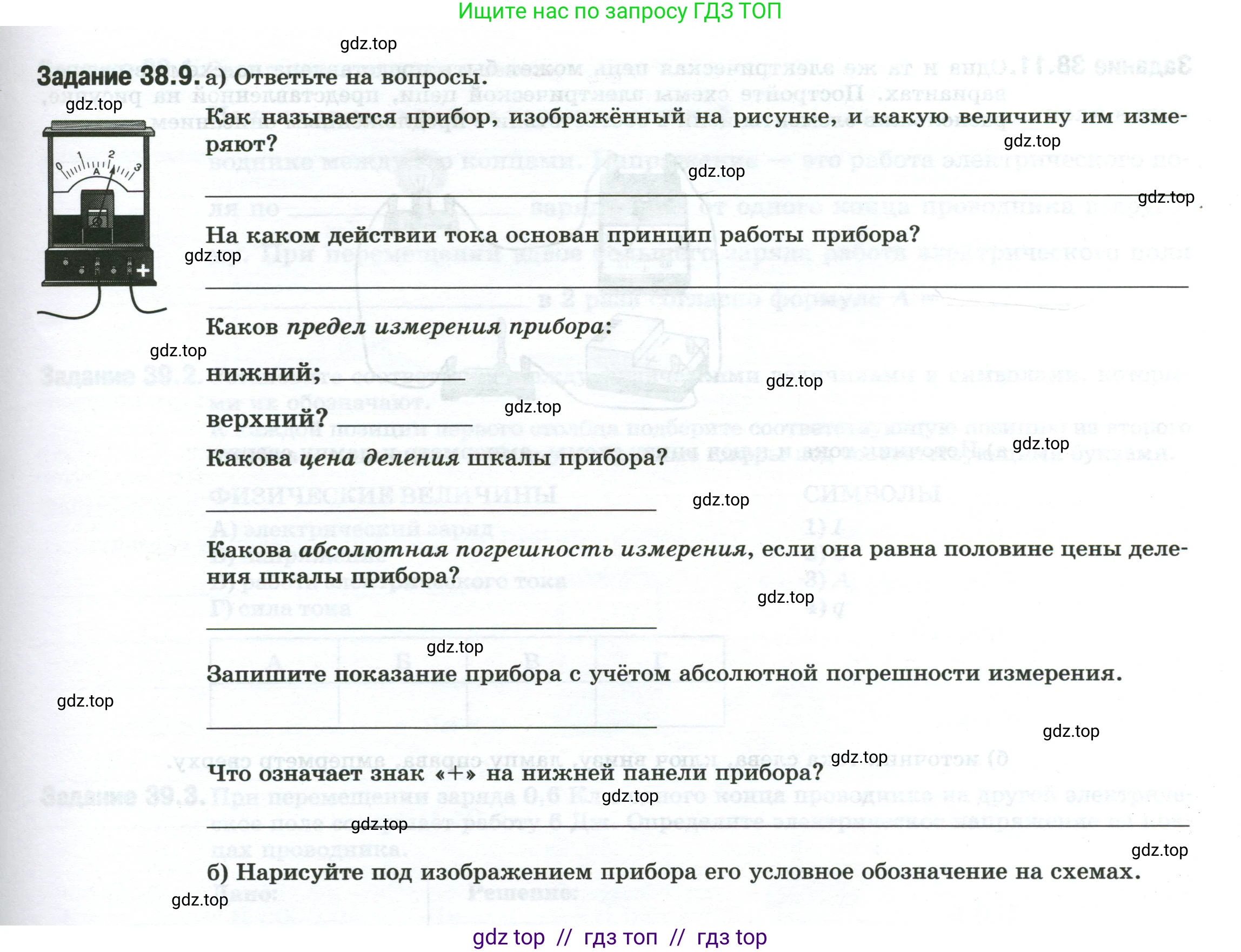

Задание 38.9. a) Ответьте на вопросы.

Как называется прибор, изображённый на рисунке, и какую величину им измеряют?

На каком действии тока основан принцип работы прибора?

Каков предел измерения прибора:

нижний; ______

верхний? ______

Какова цена деления шкалы прибора?

Какова абсолютная погрешность измерения, если она равна половине цены деления шкалы прибора?

Запишите показание прибора с учётом абсолютной погрешности измерения.

Что означает знак «+» на нижней панели прибора?

б) Нарисуйте под изображением прибора его условное обозначение на схемах.

Решение.

а) Ответьте на вопросы.

Как называется прибор, изображённый на рисунке, и какую величину им измеряют?

На рисунке изображён амперметр. Он предназначен для измерения силы электрического тока, которая обозначается буквой $\text{I}$ и измеряется в Амперах (А).

Ответ: Амперметр, измеряет силу тока.

На каком действии тока основан принцип работы прибора?

Принцип работы данного магнитоэлектрического амперметра основан на магнитном действии электрического тока: на рамку с током, помещённую в магнитное поле постоянного магнита, действует вращающий момент, который поворачивает рамку вместе со стрелкой.

Ответ: На магнитном действии тока.

Каков предел измерения прибора:

нижний;

верхний?

Шкала прибора начинается с отметки 0 А (нижний предел) и заканчивается отметкой 3 А (верхний предел).

Ответ: нижний — 0 А; верхний — 3 А.

Какова цена деления шкалы прибора?

Решение:

Для определения цены деления шкалы $\text{C}$ необходимо взять два соседних оцифрованных значения (например, 1 А и 2 А), найти их разность и разделить на число малых делений между ними (10 делений).

$C = \frac{2 \text{ А} - 1 \text{ А}}{10} = \frac{1 \text{ А}}{10} = 0.1 \text{ А}$

Ответ: 0.1 А.

Какова абсолютная погрешность измерения, если она равна половине цены деления шкалы прибора?

Решение:

Абсолютная погрешность измерения $\Delta I$ по условию равна половине цены деления $\text{C}$.

$\Delta I = \frac{C}{2} = \frac{0.1 \text{ А}}{2} = 0.05 \text{ А}$

Ответ: 0.05 А.

Запишите показание прибора с учётом абсолютной погрешности измерения.

Решение:

Сначала определим показание стрелки прибора. Стрелка находится на восьмом делении после отметки «1 А». Цена одного деления составляет 0.1 А. Следовательно, показание прибора $\text{I}$ равно:

$I = 1 \text{ А} + 8 \times 0.1 \text{ А} = 1 \text{ А} + 0.8 \text{ А} = 1.8 \text{ А}$

Результат измерения записывается в виде $I_{изм} = I \pm \Delta I$, где $\Delta I$ — абсолютная погрешность, равная 0.05 А.

$I_{изм} = (1.8 \pm 0.05) \text{ А}$

Ответ: $(1.8 \pm 0.05)$ А.

Что означает знак «+» на нижней панели прибора?

Знак «+» на панели прибора обозначает положительную клемму. При включении амперметра в цепь постоянного тока эту клемму следует соединять с проводом, идущим от положительного полюса источника тока.

Ответ: Положительная клемма.

б) Нарисуйте под изображением прибора его условное обозначение на схемах.

Условное обозначение амперметра на электрических схемах:

Ответ: Изображение выше.
