Условие.

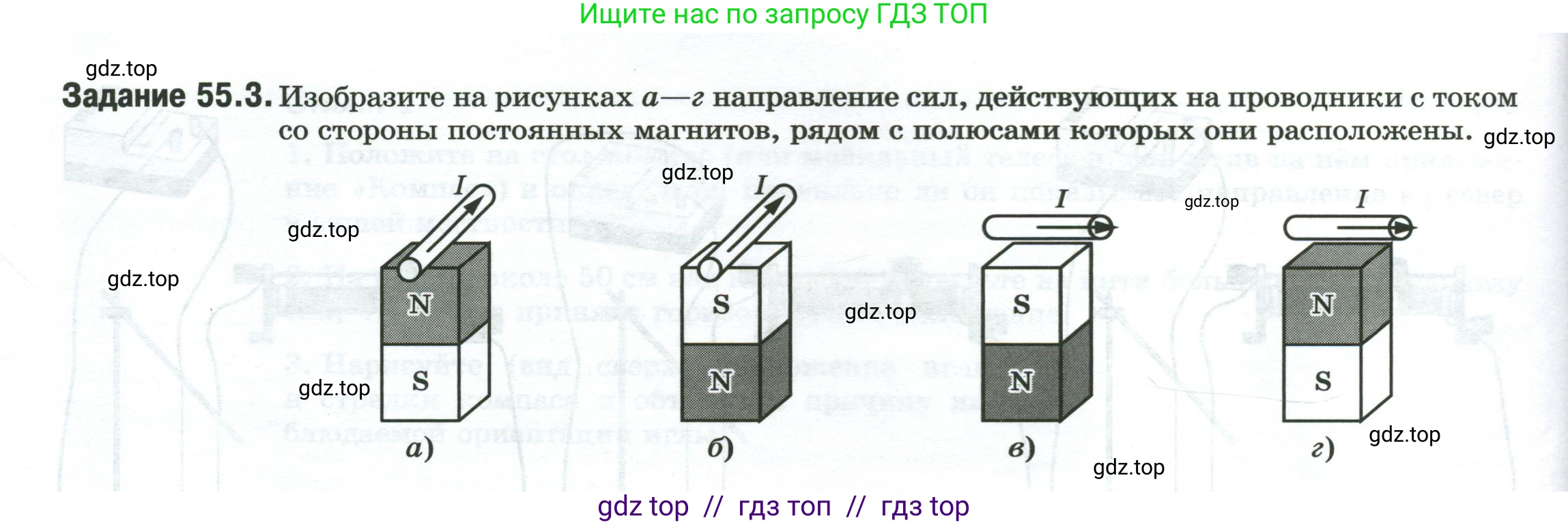

Задание 55.3. Изобразите на рисунках а—г направление сил, действующих на проводники с током со стороны постоянных магнитов, рядом с полюсами которых они расположены.

Решение.

Для определения направления силы, действующей на проводник с током в магнитном поле (силы Ампера), используется правило левой руки. Согласно этому правилу, если расположить левую руку так, чтобы линии магнитной индукции ($\text{B}$) входили в ладонь, а четыре вытянутых пальца были направлены по току ($\text{I}$), то отогнутый на 90° большой палец укажет направление действующей силы Ампера ($F_A$). Линии магнитной индукции выходят из северного полюса (N) и входят в южный (S).

а) В данном случае вектор магнитной индукции $\text{B}$ направлен от северного полюса (N) к южному (S), то есть вертикально вниз. Ток $\text{I}$ в проводнике течет от нас и вправо. Располагаем левую руку ладонью вверх, чтобы линии индукции входили в ладонь. Четыре вытянутых пальца направляем по току. Отогнутый на 90 градусов большой палец покажет направление силы Ампера $F_A$ — влево и немного на нас.

Ответ:

Сила, действующая на проводник, направлена влево и на нас (из плоскости рисунка).

б) Вектор магнитной индукции $\text{B}$ направлен от северного полюса (N) к южному (S), то есть вертикально вверх. Ток $\text{I}$ в проводнике течет от нас и вправо. Располагаем левую руку ладонью вниз, чтобы линии индукции входили в ладонь, а четыре пальца направляем по току. Отогнутый большой палец покажет направление силы Ампера $F_A$ — вправо и от нас.

Ответ:

Сила, действующая на проводник, направлена вправо и от нас (в плоскость рисунка).

в) Вектор магнитной индукции $\text{B}$ направлен от северного полюса (N) к южному (S), то есть вертикально вверх. Ток $\text{I}$ в проводнике направлен на нас (обозначено точкой). Располагаем левую руку ладонью вниз, чтобы вектор $\text{B}$ входил в нее. Четыре пальца направляем на себя, по направлению тока $\text{I}$. Отогнутый большой палец укажет направление силы Ампера $F_A$ — вправо.

Ответ:

Сила, действующая на проводник, направлена вправо.

г) Вектор магнитной индукции $\text{B}$ направлен от северного полюса (N) к южному (S), то есть вертикально вниз. Ток $\text{I}$ в проводнике направлен от нас (обозначено крестиком). Располагаем левую руку ладонью вверх, чтобы вектор $\text{B}$ входил в нее. Четыре пальца направляем от себя, по направлению тока $\text{I}$. Отогнутый большой палец укажет направление силы Ампера $F_A$ — вправо.

Ответ:

Сила, действующая на проводник, направлена вправо.
