Условие.

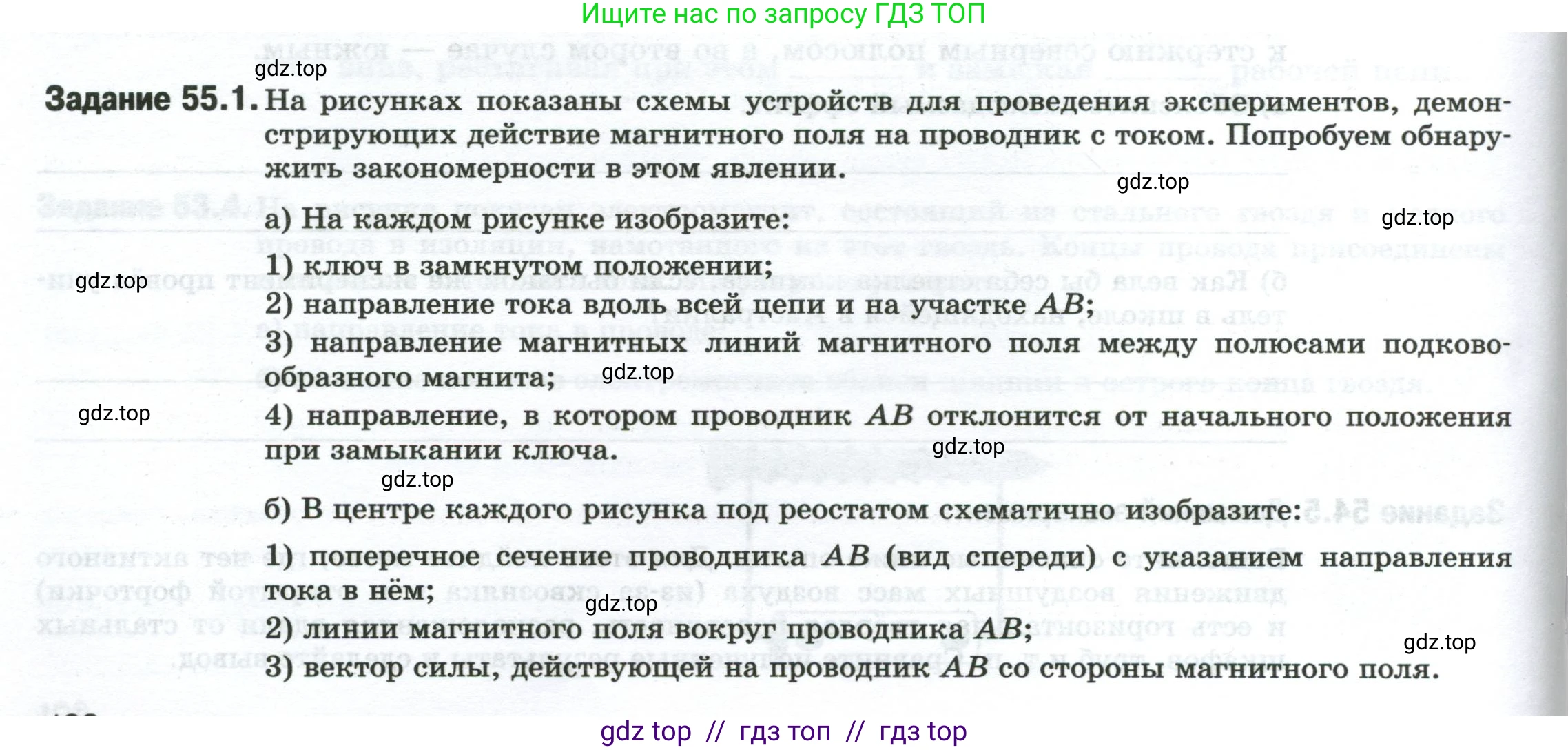

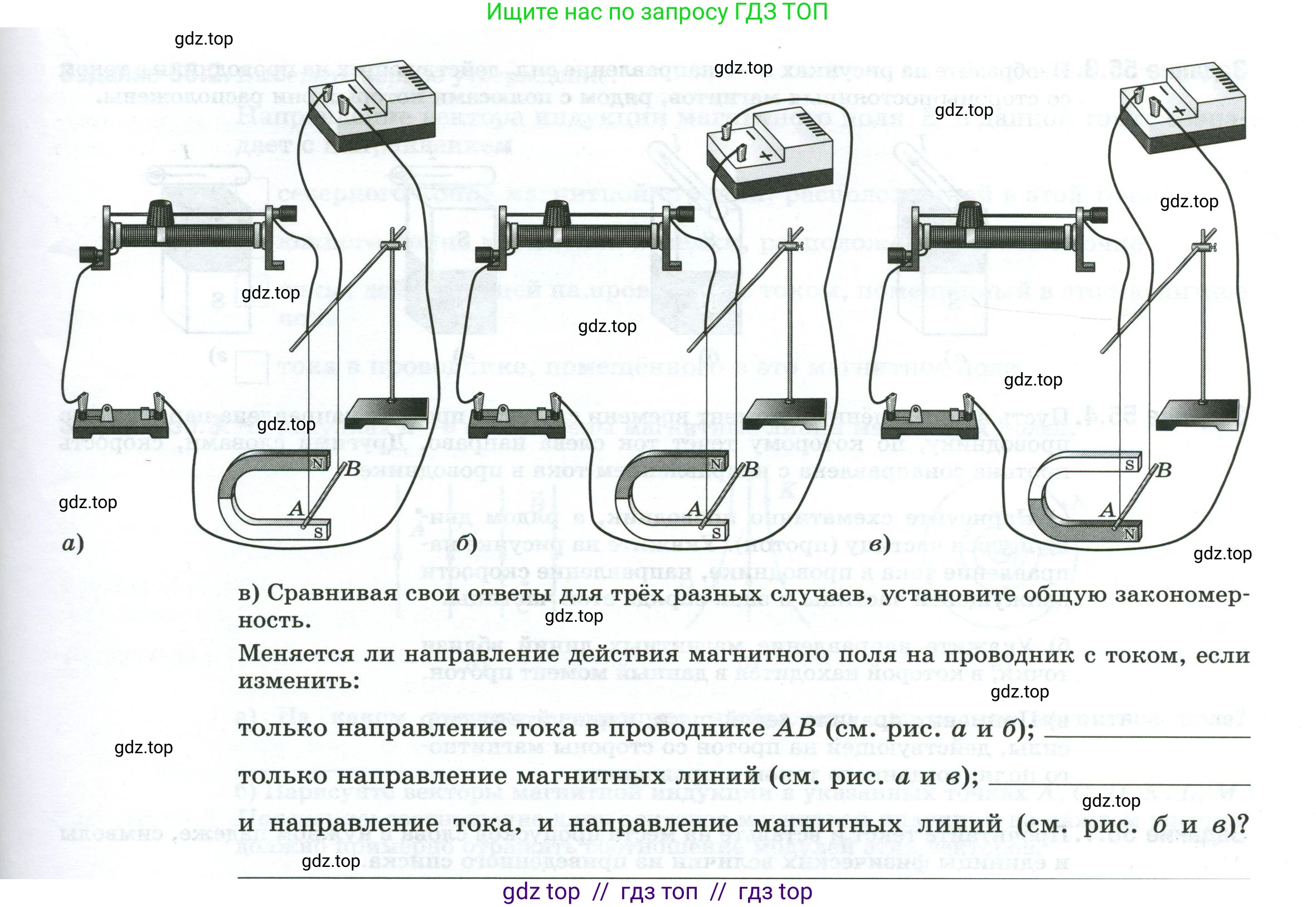

Задание 55.1. На рисунках показаны схемы устройств для проведения экспериментов, демонстрирующих действие магнитного поля на проводник с током. Попробуем обнаружить закономерности в этом явлении.

а) На каждом рисунке изобразите:

1) ключ в замкнутом положении;

2) направление тока вдоль всей цепи и на участке $\text{AB}$;

3) направление магнитных линий магнитного поля между полюсами подковообразного магнита;

4) направление, в котором проводник $\text{AB}$ отклонится от начального положения при замыкании ключа.

б) В центре каждого рисунка под реостатом схематично изобразите:

1) поперечное сечение проводника $\text{AB}$ (вид спереди) с указанием направления тока в нём;

2) линии магнитного поля вокруг проводника $\text{AB}$;

3) вектор силы, действующей на проводник $\text{AB}$ со стороны магнитного поля.

в) Сравнивая свои ответы для трёх разных случаев, установите общую закономерность.

Меняется ли направление действия магнитного поля на проводник с током, если изменить:

только направление тока в проводнике $\text{AB}$ (см. рис. а и б); ________

только направление магнитных линий (см. рис. а и в); ________

и направление тока, и направление магнитных линий (см. рис. б и в)? ________

Решение.

а) На каждом рисунке изобразите:

Для рисунка а:

1) Ключ в замкнутом положении.

2) Направление тока вдоль всей цепи и на участке АВ: ток в цепи течет от положительного полюса источника к отрицательному. На участке АВ ток $\text{I}$ направлен от точки А к точке В.

3) Направление магнитных линий магнитного поля между полюсами подковообразного магнита: линии магнитного поля $\vec{B}$ выходят из северного полюса (N) и входят в южный (S), следовательно, они направлены вертикально вниз.

4) Направление, в котором проводник АВ отклонится от начального положения при замыкании ключа: согласно правилу левой руки, проводник АВ отклонится влево.

Для рисунка б:

1) Ключ в замкнутом положении.

2) Направление тока вдоль всей цепи и на участке АВ: полярность источника изменена, ток $\text{I}$ на участке АВ направлен от точки В к точке А.

3) Направление магнитных линий магнитного поля между полюсами подковообразного магнита: линии магнитного поля $\vec{B}$ направлены вертикально вниз.

4) Направление, в котором проводник АВ отклонится от начального положения при замыкании ключа: согласно правилу левой руки, проводник АВ отклонится вправо.

Для рисунка в:

1) Ключ в замкнутом положении.

2) Направление тока вдоль всей цепи и на участке АВ: ток $\text{I}$ на участке АВ направлен от точки А к точке В.

3) Направление магнитных линий магнитного поля между полюсами подковообразного магнита: полюса магнита поменяли местами, поэтому линии магнитного поля $\vec{B}$ направлены вертикально вверх.

4) Направление, в котором проводник АВ отклонится от начального положения при замыкании ключа: согласно правилу левой руки, проводник АВ отклонится вправо.

Ответ: В случае а) проводник отклонится влево, в случаях б) и в) — вправо.

б) В центре каждого рисунка под реостатом схематично изобразите:

Для рисунка а:

1) Поперечное сечение проводника АВ (вид спереди) с указанием направления тока в нём: так как ток направлен от нас (от А к В), он изображается в виде кружка с крестиком внутри (⊗).

2) Линии магнитного поля вокруг проводника АВ: линии внешнего магнитного поля $\vec{B}$ изображаются в виде стрелок, направленных вертикально вниз.

3) Вектор силы, действующей на проводник АВ со стороны магнитного поля: вектор силы Ампера $\vec{F_A}$ направлен горизонтально влево.

Для рисунка б:

1) Поперечное сечение проводника АВ (вид спереди) с указанием направления тока в нём: так как ток направлен к нам (от В к А), он изображается в виде кружка с точкой внутри (⊙).

2) Линии магнитного поля вокруг проводника АВ: линии внешнего магнитного поля $\vec{B}$ изображаются в виде стрелок, направленных вертикально вниз.

3) Вектор силы, действующей на проводник АВ со стороны магнитного поля: вектор силы Ампера $\vec{F_A}$ направлен горизонтально вправо.

Для рисунка в:

1) Поперечное сечение проводника АВ (вид спереди) с указанием направления тока в нём: так как ток направлен от нас (от А к В), он изображается в виде кружка с крестиком внутри (⊗).

2) Линии магнитного поля вокруг проводника АВ: линии внешнего магнитного поля $\vec{B}$ изображаются в виде стрелок, направленных вертикально вверх.

3) Вектор силы, действующей на проводник АВ со стороны магнитного поля: вектор силы Ампера $\vec{F_A}$ направлен горизонтально вправо.

Ответ: В случае а) вектор силы направлен влево, в случаях б) и в) — вправо.

в) Сравнивая свои ответы для трёх разных случаев, установите общую закономерность.

Меняется ли направление действия магнитного поля на проводник с током, если изменить:

только направление тока в проводнике АВ (см. рис. а и б); меняется на противоположное

только направление магнитных линий (см. рис. а и в); меняется на противоположное

и направление тока, и направление магнитных линий (см. рис. б и в)? не меняется

Ответ: Направление силы, действующей на проводник с током в магнитном поле, меняется на противоположное при изменении направления тока или направления магнитных линий. Если изменить на противоположное и направление тока, и направление магнитных линий, то направление силы не изменится.
