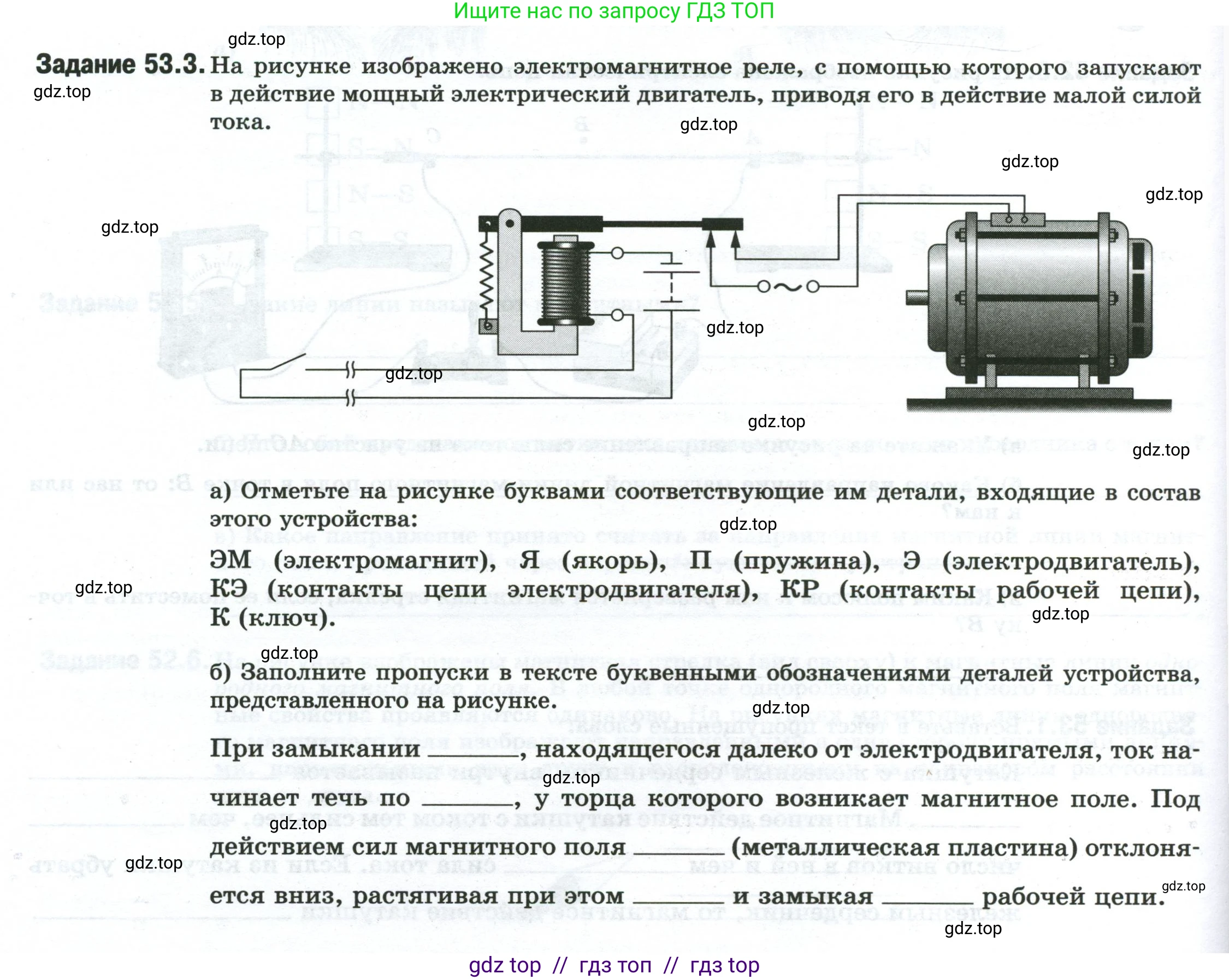

Задание 53.3. На рисунке изображено электромагнитное реле, с помощью которого запускают в действие мощный электрический двигатель, приводя его в действие малой силой тока.

а) Отметьте на рисунке буквами соответствующие им детали, входящие в состав этого устройства:

ЭМ (электромагнит), Я (якорь), П (пружина), Э (электродвигатель), КЭ (контакты цепи электродвигателя), КР (контакты рабочей цепи), К (ключ).

б) Заполните пропуски в тексте буквенными обозначениями деталей устройства, представленного на рисунке:

При замыкании _____, находящегося далеко от электродвигателя, ток начинает течь по _____, у торца которого возникает магнитное поле. Под действием сил магнитного поля _____ (металлическая пластина) отклоняется вниз, растягивая при этом _____ и замыкая _____ рабочей цепи.

Решение.

а)

Так как нет возможности отметить детали непосредственно на рисунке, приведем их текстовое описание и расположение на схеме:
ЭМ (электромагнит) – это катушка с сердечником, расположенная в левой части реле.
Я (якорь) – это Г-образная металлическая пластина, которая может поворачиваться на оси и расположена над электромагнитом.
П (пружина) – находится слева от якоря и оттягивает его в исходное положение.
Э (электродвигатель) – это устройство, изображенное справа на схеме, которое является нагрузкой в рабочей цепи.
КР (контакты рабочей цепи) и КЭ (контакты цепи электродвигателя) – это одна и та же пара контактов, которые замыкают цепь электродвигателя. Они расположены справа от якоря.
К (ключ) – это выключатель в цепи управления (цепи электромагнита), изображенный в левой нижней части схемы.

Ответ: Расположение деталей на схеме описано выше.

б)

Ниже представлен текст с заполненными пропусками в соответствии с буквенными обозначениями деталей устройства:

При замыкании К, находящегося далеко от электродвигателя, ток начинает течь по ЭМ, у торца которого возникает магнитное поле. Под действием сил магнитного поля Я (металлическая пластина) отклоняется вниз, растягивая при этом П и замыкая КР рабочей цепи.

Ответ: Пропуски в тексте по порядку: К, ЭМ, Я, П, КР.
