Условие.

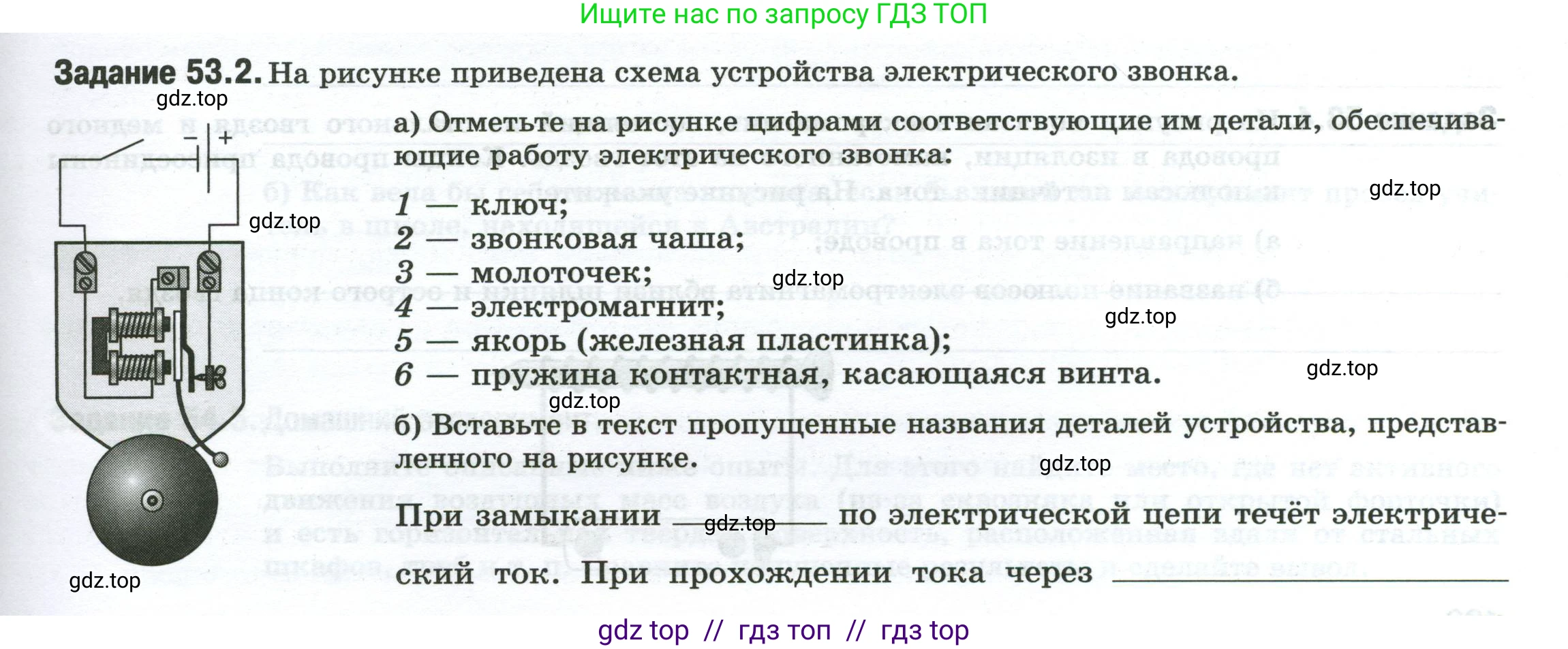

Задание 53.2. На рисунке приведена схема устройства электрического звонка.

а) Отметьте на рисунке цифрами соответствующие им детали, обеспечивающие работу электрического звонка:

1 — ключ;

2 — звонковая чаша;

3 — молоточек;

4 — электромагнит;

5 — якорь (железная пластинка);

6 — пружина контактная, касающаяся винта.

б) Вставьте в текст пропущенные названия деталей устройства, представленного на рисунке:

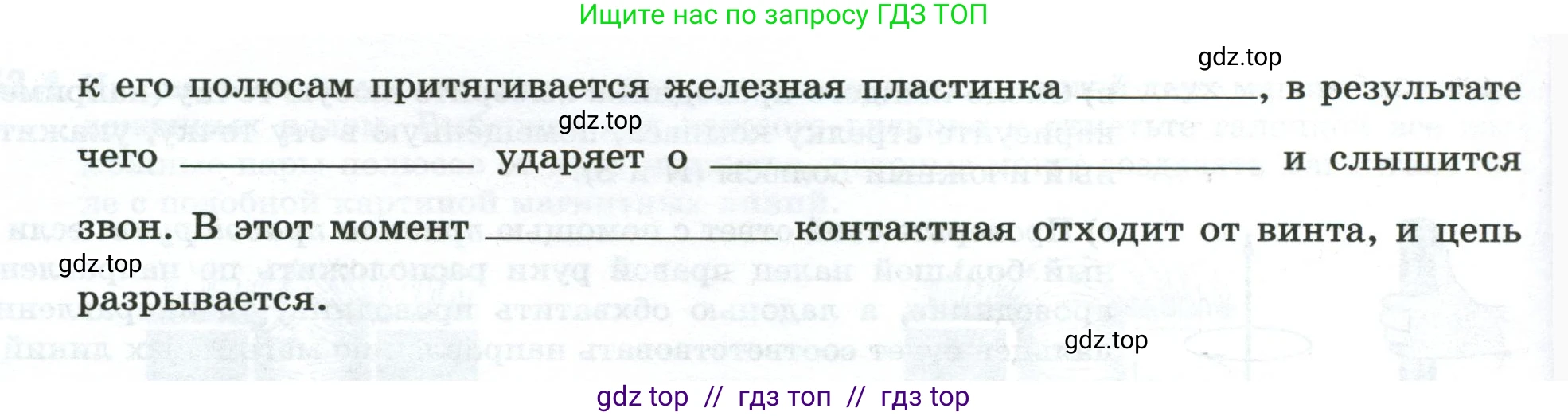

При замыкании ______ по электрической цепи течёт электрический ток. При прохождении тока через ______ к его полюсам притягивается железная пластинка ______, в результате чего ______ ударяет о ______ и слышится звон. В этот момент ______ контактная отходит от винта, и цепь разрывается.

Решение.

а) На рисунке необходимо сопоставить номера из списка с соответствующими деталями электрического звонка:

1 – ключ: выключатель, расположенный в верхней части электрической схемы.

2 – звонковая чаша: металлическая полусфера в нижней части устройства, которая издает звук.

3 – молоточек: шарик на упругом стержне, прикрепленный к якорю.

4 – электромагнит: П-образный сердечник с намотанными на него катушками проволоки.

5 – якорь (железная пластинка): подвижная пластина, расположенная напротив полюсов электромагнита.

6 – пружина контактная, касающаяся винта: гибкая пластина (прерыватель), прикрепленная к якорю и в исходном положении касающаяся контакта (винта).

Ответ: Соответствие номеров и деталей на схеме приведено в описании выше.

б) Заполненный текст, описывающий принцип работы электрического звонка:

При замыкании ключа по электрической цепи течёт электрический ток. При прохождении тока через электромагнит к его полюсам притягивается железная пластинка якорь, в результате чего молоточек ударяет о звонковую чашу и слышится звон. В этот момент пружина контактная отходит от винта, и цепь разрывается.

Ответ: Пропущенные слова в порядке их следования: ключа, электромагнит, якорь, молоточек, звонковую чашу, пружина.
