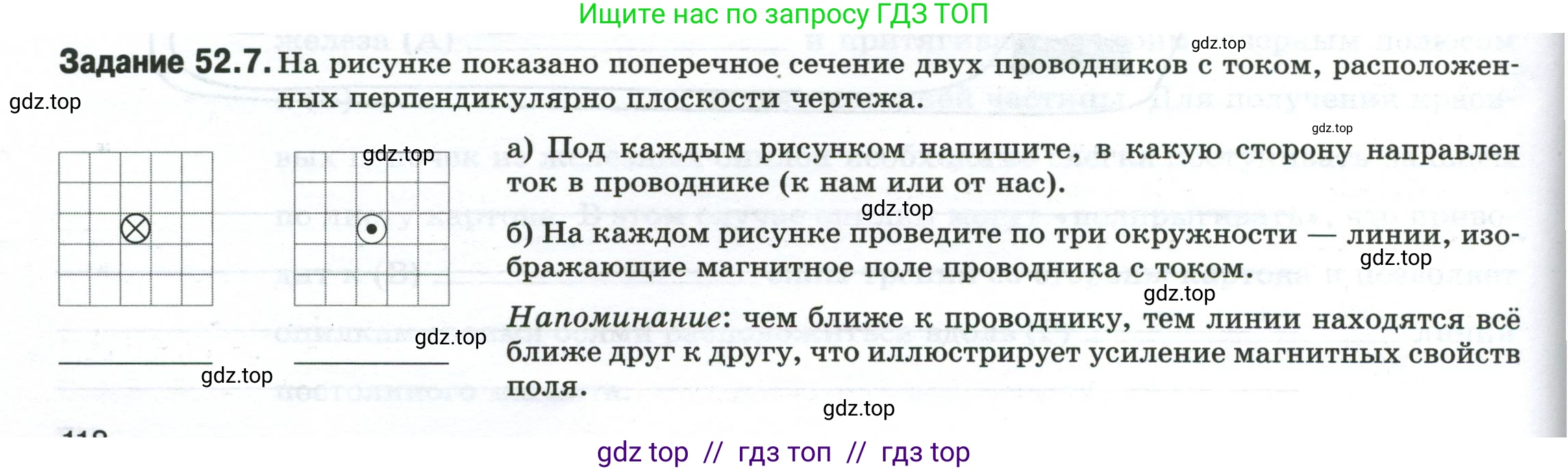

Задание 52.7. На рисунке показано поперечное сечение двух проводников с током, расположенных перпендикулярно плоскости чертежа.

а) Под каждым рисунком напишите, в какую сторону направлен ток в проводнике (к нам или от нас).

б) На каждом рисунке проведите по три окружности — линии, изображающие магнитное поле проводника с током.

Напоминание: чем ближе к проводнику, тем линии находятся всё ближе друг к другу, что иллюстрирует усиление магнитных свойств поля.

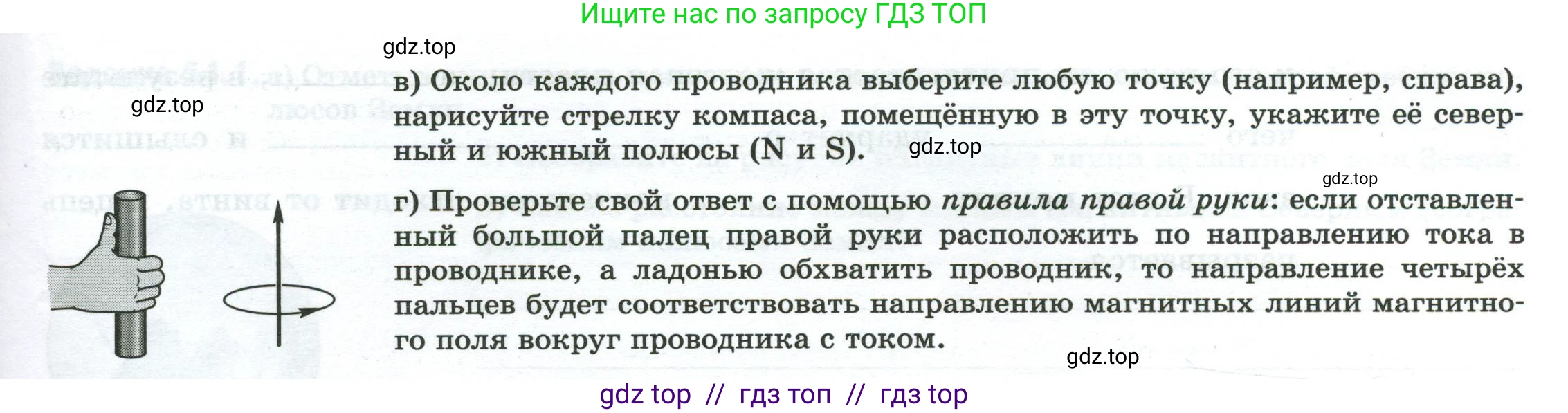

в) Около каждого проводника выберите любую точку (например, справа), нарисуйте стрелку компаса, помещённую в эту точку, укажите её северный и южный полюсы (N и S).

г) Проверьте свой ответ с помощью правила правой руки: если отставленный большой палец правой руки расположить по направлению тока в проводнике, а ладонью обхватить проводник, то направление четырёх пальцев будет соответствовать направлению магнитных линий магнитного поля вокруг проводника с током.

Решение.

а) Условные обозначения для направления тока, перпендикулярного плоскости чертежа, основаны на аналогии со стрелой. Крестик в кружке (⊗) изображает оперение стрелы, улетающей от наблюдателя. Точка в кружке (⊙) изображает острие стрелы, летящей на наблюдателя.

Для левого рисунка (⊗): ток направлен от нас, вглубь плоскости чертежа.

Для правого рисунка (⊙): ток направлен к нам, из плоскости чертежа.

Ответ: На левом рисунке ток направлен от нас, на правом рисунке — к нам.

б) Магнитное поле прямого проводника с током представляет собой систему концентрических окружностей, лежащих в плоскости, перпендикулярной проводнику. Центры этих окружностей совпадают с осью проводника. Согласно правилу правой руки (или правилу буравчика), можно определить направление линий магнитной индукции.

Для левого рисунка (ток от нас): если расположить большой палец правой руки по направлению тока (вглубь чертежа), то согнутые пальцы укажут направление линий магнитного поля. В данном случае это будет по часовой стрелке.

Для правого рисунка (ток к нам): если направить большой палец правой руки по направлению тока (из чертежа), то согнутые пальцы укажут направление линий магнитного поля — против часовой стрелки.

При изображении линий нужно помнить, что чем ближе к проводнику, тем гуще должны располагаться линии, так как магнитное поле сильнее.

Ответ: Вокруг левого проводника линии магнитного поля направлены по часовой стрелке. Вокруг правого проводника линии магнитного поля направлены против часовой стрелки. Линии сгущаются по мере приближения к проводнику.

в) Стрелка компаса в магнитном поле всегда ориентируется так, чтобы её северный полюс (N) указывал направление вектора магнитной индукции в данной точке. Вектор магнитной индукции направлен по касательной к линии магнитного поля.

Для левого рисунка (линии по часовой стрелке): в точке справа от проводника касательная к окружности будет направлена вертикально вниз. Следовательно, северный полюс (N) стрелки компаса будет указывать вниз, а южный (S) — вверх.

Для правого рисунка (линии против часовой стрелки): в точке справа от проводника касательная к окружности будет направлена вертикально вверх. Следовательно, северный полюс (N) стрелки компаса будет указывать вверх, а южный (S) — вниз.

Ответ: В точке справа от левого проводника северный полюс стрелки компаса будет направлен вниз. В точке справа от правого проводника северный полюс стрелки компаса будет направлен вверх.

г) Проверим полученные результаты с помощью правила правой руки, как оно описано в задании.

Для левого проводника: направляем отставленный большой палец правой руки от себя (по направлению тока). Обхватываем проводник ладонью. Направление четырёх пальцев показывает, что линии магнитного поля закручиваются по часовой стрелке. Это совпадает с нашими выводами.

Для правого проводника: направляем отставленный большой палец правой руки на себя (по направлению тока). Обхватываем проводник ладонью. Направление четырёх пальцев показывает, что линии магнитного поля закручиваются против часовой стрелки. Это также совпадает с нашими выводами.

Ответ: Проверка с помощью правила правой руки подтверждает правильность определения направления магнитных линий в предыдущих пунктах.
