Условие.

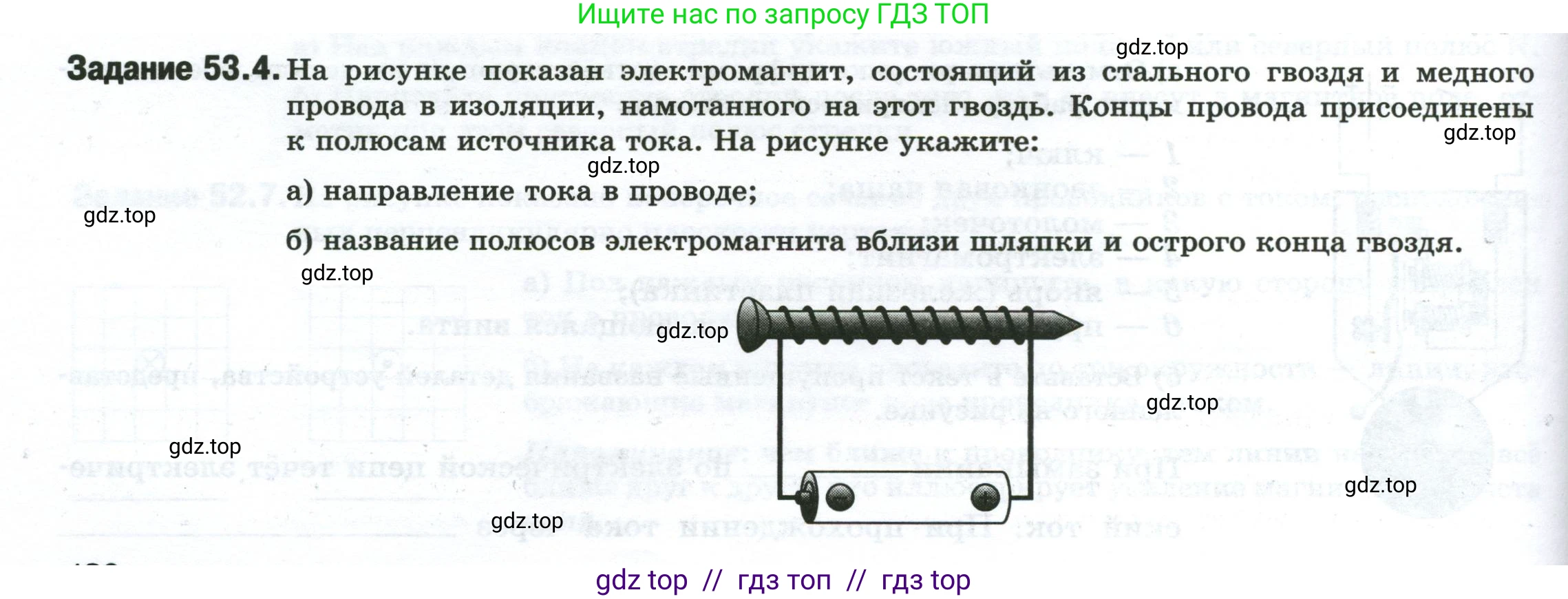

Задание 53.4. На рисунке показан электромагнит, состоящий из стального гвоздя и медного провода в изоляции, намотанного на этот гвоздь. Концы провода присоединены к полюсам источника тока. На рисунке укажите:

а) направление тока в проводе;

б) название полюсов электромагнита вблизи шляпки и острого конца гвоздя.

Решение.

Решение

а) направление тока в проводе;

Источник тока на рисунке — это гальванический элемент (батарейка). Условным обозначением положительного полюса (+) является выступ на одном из торцов, а отрицательного (-) — плоский торец. В данной схеме левый контакт батарейки является положительным полюсом, а правый — отрицательным.

По определению, направление электрического тока в цепи — это направление от положительного полюса источника к отрицательному. Таким образом, ток в проводе течет от левого (положительного) полюса батарейки, поднимается к шляпке гвоздя, проходит по виткам провода в сторону острого конца гвоздя, а затем спускается к правому (отрицательному) полюсу батарейки. В верхней части витков ток направлен от шляпки гвоздя к его острию (слева направо).

Ответ: Электрический ток в проводе направлен от положительного полюса источника тока (слева) к отрицательному (справа). На витках катушки, расположенных сверху гвоздя, ток течет от шляпки к острию.

б) название полюсов электромагнита вблизи шляпки и острого конца гвоздя.

Для определения магнитных полюсов электромагнита воспользуемся правилом правой руки. Оно гласит: если обхватить катушку ладонью правой руки так, чтобы четыре пальца были направлены по току в витках, то отставленный на 90 градусов большой палец покажет направление на северный магнитный полюс (N) внутри катушки.

Как мы определили в пункте а), ток в верхних витках катушки направлен от шляпки к острию (слева направо). Обхватив гвоздь с катушкой правой рукой так, чтобы согнутые пальцы указывали направление тока (вправо по верхним виткам), мы увидим, что большой палец будет указывать влево, в сторону шляпки гвоздя.

Следовательно, у шляпки гвоздя будет находиться северный магнитный полюс (N), а у острого конца — южный магнитный полюс (S).

Ответ: Вблизи шляпки гвоздя образуется северный полюс (N), а вблизи острого конца — южный полюс (S).
