Номер 5, страница 90 - гдз по физике 8 класс тренажёр Хмельницкая

Итоговая контрольная работа. Вариант 2 - номер 5, страница 90.

Решение.

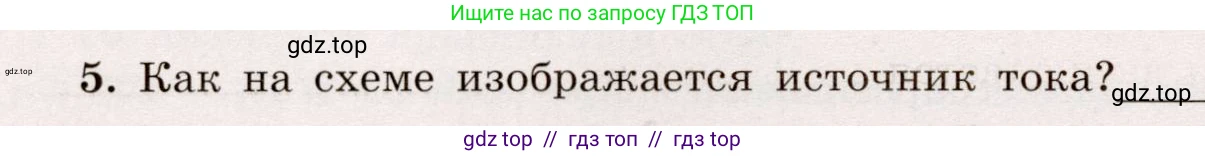

5. Как на схеме изображается источник тока?

Решение.

На электрических схемах для обозначения источника постоянного тока, такого как гальванический элемент или аккумулятор, используется стандартный условный знак. Этот знак состоит из двух параллельных линий разной длины, расположенных перпендикулярно проводам цепи. Длинная тонкая линия представляет собой положительный полюс источника и маркируется знаком «+», а короткая толстая линия — отрицательный полюс, маркируемый знаком «−».

Если используется батарея, состоящая из нескольких последовательно соединенных элементов, то на схеме изображают соответствующее количество таких пар линий, соединенных вместе.

В теоретической электротехнике также существует обозначение для идеального источника тока — это окружность со стрелкой внутри, которая указывает направление тока. Однако в большинстве школьных и практических схем под «источником тока» подразумевается гальванический элемент или батарея.

Ответ: Источник тока (гальванический элемент) изображается в виде двух параллельных черт разной длины: длинная черта обозначает положительный полюс (+), а короткая — отрицательный (–).
