Лабораторная работа № 5. Измерение напряжения на различных участках цепи - номер 6, страница 59.

Решение.

6. (См. рисунок.) Цена деления шкалы вольтметра — _______.

Предел измерений этого прибора — _______.

Напряжение на электрической лампочке равно _______.

Ответьте на вопрос.

Решение.

Дано:

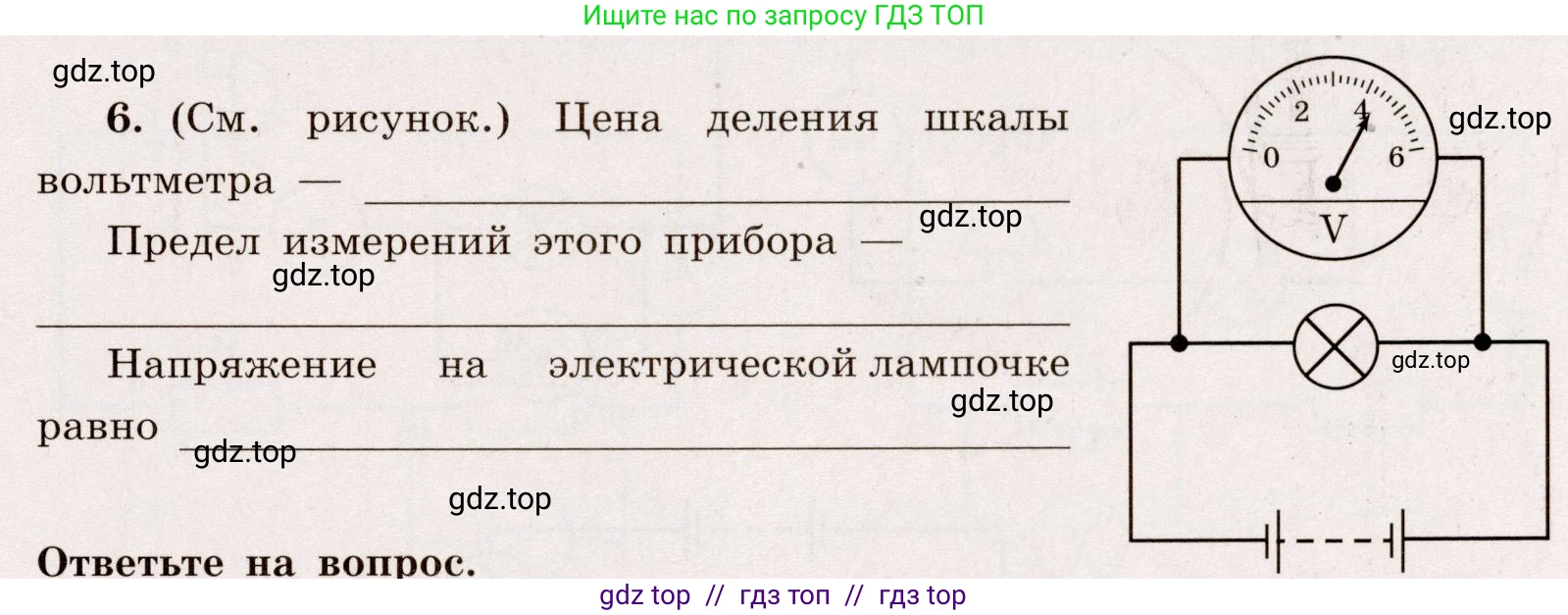

Изображение шкалы вольтметра и электрической схемы.
Оцифрованные деления шкалы: $U_{0}=0 \text{ В}$, $U_{1}=2 \text{ В}$, $U_{2}=4 \text{ В}$, $U_{3}=6 \text{ В}$.
Количество малых делений между соседними оцифрованными метками (например, между 2 В и 4 В) равно $N=10$.

Найти:

1. Цену деления шкалы вольтметра, $\text{C}$.
2. Предел измерений прибора, $U_{пред}$.
3. Напряжение на электрической лампочке, $\text{U}$.

Решение:

Цена деления шкалы вольтметра —
Чтобы определить цену деления шкалы, необходимо найти разность значений двух соседних оцифрованных штрихов и разделить её на количество малых делений между ними. Возьмём значения 2 В и 4 В.
$C = \frac{4 \text{ В} - 2 \text{ В}}{10} = \frac{2 \text{ В}}{10} = 0,2 \text{ В/дел.}$

Ответ: Цена деления шкалы вольтметра составляет 0,2 В.

Предел измерений этого прибора —
Предел измерений — это максимальное значение физической величины, которое может измерить прибор. На шкале вольтметра максимальное значение, обозначенное цифрой, составляет 6 В.
$U_{пред} = 6 \text{ В}.$

Ответ: Предел измерений этого прибора составляет 6 В.

Напряжение на электрической лампочке равно
Из схемы видно, что вольтметр подключен параллельно лампочке, а значит, измеряет напряжение на ней. Стрелка прибора остановилась на четвёртом делении после отметки «4 В». Чтобы найти показание, нужно к значению «4 В» прибавить произведение числа делений (4) на цену деления ($C = 0,2$ В).
$U = 4 \text{ В} + 4 \times C = 4 \text{ В} + 4 \times 0,2 \text{ В} = 4 \text{ В} + 0,8 \text{ В} = 4,8 \text{ В}.$

Ответ: Напряжение на электрической лампочке равно 4,8 В.
