Номер 7, страница 59 - гдз по физике 8 класс тренажёр Хмельницкая

Лабораторная работа № 5. Измерение напряжения на различных участках цепи - номер 7, страница 59.

Решение.

Ответьте на вопрос.

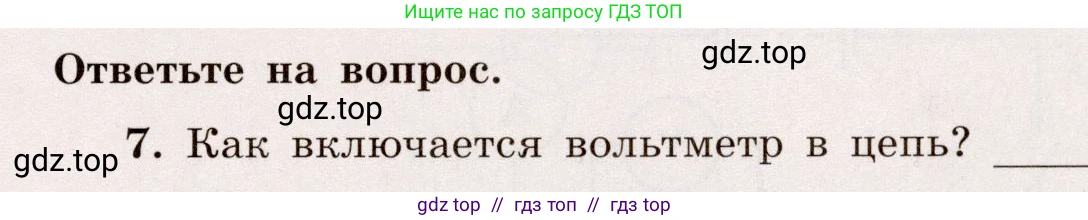

7. Как включается вольтметр в цепь?

Решение.

Решение

Вольтметр — это прибор для измерения напряжения (разности электрических потенциалов) между двумя точками в электрической цепи. Чтобы измерение было корректным, вольтметр подключается к цепи по определённым правилам.

Вольтметр включается в цепь параллельно тому участку, на котором необходимо измерить напряжение. Например, чтобы измерить напряжение на лампочке, вольтметр подключают так, чтобы его клеммы были соединены с клеммами лампочки.

Такой способ подключения объясняется двумя основными причинами:

1. Закон параллельного соединения. При параллельном соединении напряжение на всех элементах, подключенных к одним и тем же двум точкам, одинаково. Подключая вольтметр параллельно, мы обеспечиваем, что измеряемое им напряжение будет равно напряжению на исследуемом участке цепи.

2. Внутреннее сопротивление вольтметра. Идеальный вольтметр должен обладать бесконечно большим внутренним сопротивлением. У реальных вольтметров это сопротивление очень велико (обычно мегаомы, МОм). Благодаря высокому сопротивлению, ток, протекающий через сам вольтметр, оказывается пренебрежимо малым. Это крайне важно, так как измерительный прибор не должен оказывать существенного влияния на режим работы цепи. Если бы сопротивление вольтметра было низким, он бы создавал дополнительный путь для тока (шунтировал бы участок), что привело бы к изменению токов и напряжений в цепи и, следовательно, к неверному результату измерения.

Также при подключении вольтметра для измерения постоянного напряжения необходимо соблюдать полярность: положительная клемма («+») вольтметра подключается к точке цепи с более высоким потенциалом, а отрицательная («–») — к точке с более низким потенциалом.

Ответ: Вольтметр включается в цепь параллельно тому участку, на котором измеряется напряжение.
