Лабораторная работа № 5. Измерение напряжения на различных участках цепи - номер 10, страница 60.

Решение.

Покажите графически.

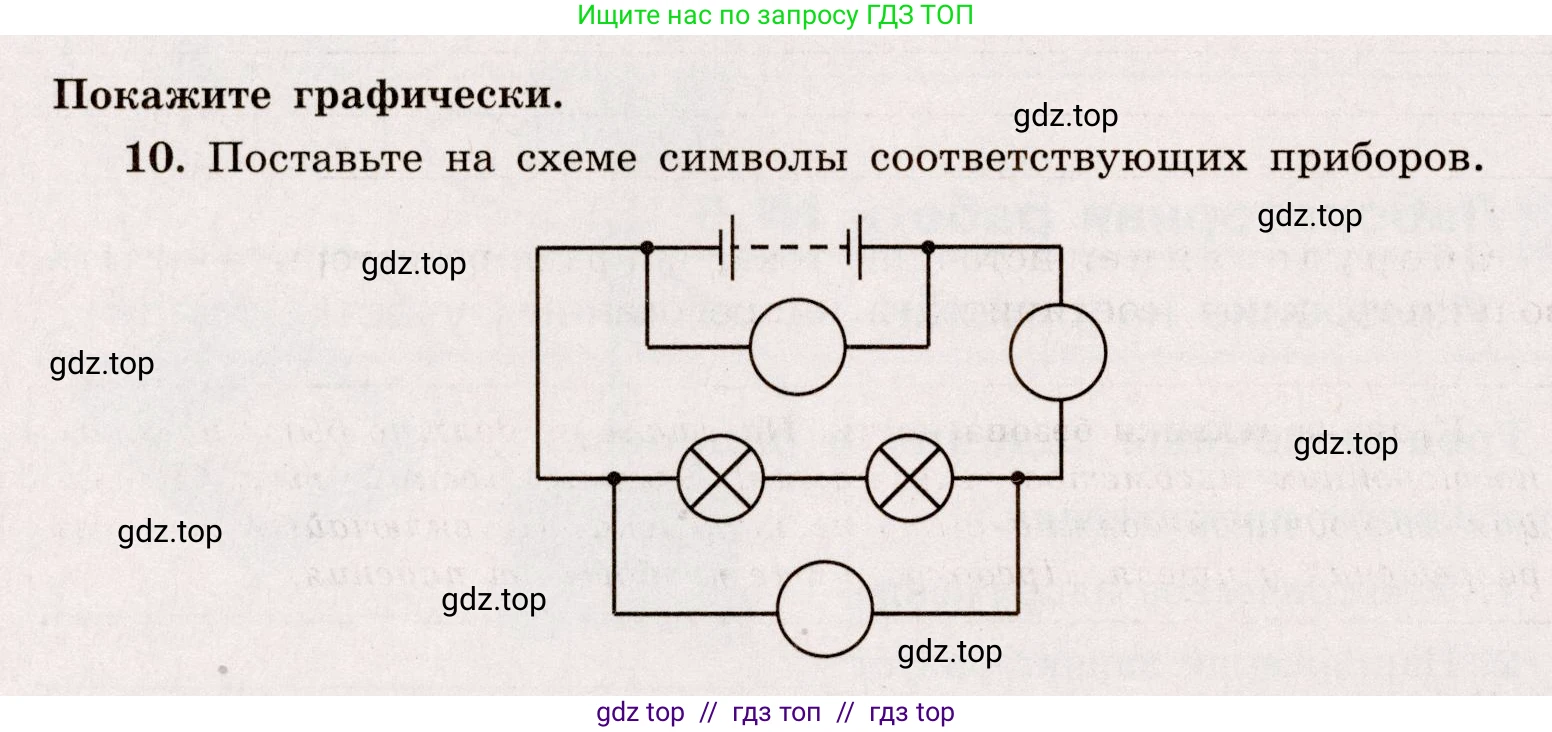

10. Поставьте на схеме символы соответствующих приборов.

Решение.

Решение

Для правильной расстановки измерительных приборов на схеме необходимо руководствоваться правилами их подключения к электрической цепи:

1. Амперметр предназначен для измерения силы тока. Он всегда включается в разрыв цепи, то есть последовательно с тем элементом или участком цепи, силу тока в котором необходимо измерить. Идеальный амперметр имеет нулевое сопротивление. Условное обозначение на схемах — окружность с буквой «А» внутри.

2. Вольтметр предназначен для измерения электрического напряжения (разности потенциалов). Он всегда подключается параллельно к тому элементу или участку цепи, напряжение на котором необходимо измерить. Идеальный вольтметр имеет бесконечно большое сопротивление. Условное обозначение на схемах — окружность с буквой «V» внутри.

Проанализируем предложенную схему, применяя эти правила:

• Прибор в верхнем левом углу включен в основную ветвь цепи, и весь ток, выходящий из источника, должен пройти через него, прежде чем попасть к лампам. Это последовательное соединение. Следовательно, это амперметр, измеряющий общую силу тока в цепи.

• Прибор в верхнем правом углу подключен своими клеммами к двум точкам цепи: до и после участка с лампами (и источником тока). Такое подключение является параллельным. Следовательно, это вольтметр, измеряющий напряжение на клеммах источника или на всём участке с параллельно соединенными лампами.

• Прибор внизу включен в общую цепь после того, как токи от двух параллельно соединенных ламп снова сходятся в один провод. Весь ток, прошедший через лампы, должен пройти через этот прибор, чтобы вернуться к источнику. Это также последовательное соединение. Следовательно, это амперметр, который, как и первый, измеряет общую силу тока в цепи. В идеальной цепи показания обоих амперметров будут одинаковыми.

Таким образом, графически схема с расставленными приборами будет выглядеть следующим образом:

Ответ:

На схеме приборы следует обозначить следующим образом: прибор вверху слева — амперметр (А), прибор вверху справа — вольтметр (V), прибор внизу — амперметр (А). Графическое решение показано на рисунке выше.
