Лабораторная работа № 6. Регулирование силы тока реостатом - номер 3, страница 62.

Решение.

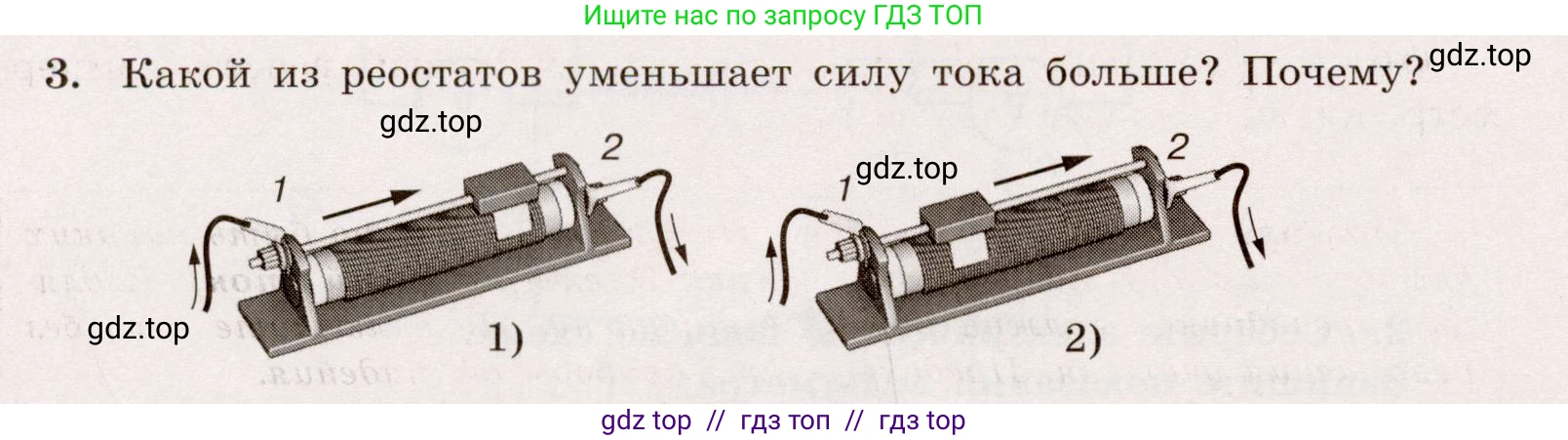

3. Какой из реостатов уменьшает силу тока больше? Почему?

Решение.

Сила тока в электрической цепи, согласно закону Ома для участка цепи, обратно пропорциональна сопротивлению этого участка: $I = \frac{U}{R}$. Это означает, что для большего уменьшения силы тока требуется большее сопротивление.

Сопротивление проводника, из которого сделана обмотка реостата, определяется формулой $R = \rho \frac{l}{S}$, где $\rho$ – удельное сопротивление материала, $\text{S}$ – площадь поперечного сечения проводника, а $\text{l}$ – его длина. Так как $\rho$ и $\text{S}$ для обоих реостатов одинаковы, сопротивление реостата прямо пропорционально длине проволоки, по которой протекает ток.

Рассмотрим схемы подключения:

1) На первом рисунке ток входит в реостат через клемму 1, проходит почти через всю длину обмотки и выходит через подвижный контакт (ползунок) 2. Таким образом, в электрическую цепь включена большая часть обмотки реостата, что соответствует большой длине проводника $l_1$ и, следовательно, большому сопротивлению $R_1$.

2) На втором рисунке ток также входит через клемму 1, но проходит лишь через небольшую начальную часть обмотки и выходит через ползунок 2. В цепь включена малая часть обмотки, что соответствует малой длине проводника $l_2$ и малому сопротивлению $R_2$.

Поскольку длина активной части проводника в первом реостате значительно больше, чем во втором ($l_1 > l_2$), то и его сопротивление больше ($R_1 > R_2$). Следовательно, реостат на рисунке 1) будет сильнее уменьшать силу тока в цепи.

Ответ: Силу тока больше уменьшает реостат на рисунке 1). Это происходит потому, что в его цепь включена большая часть обмотки, что создает большее электрическое сопротивление по сравнению с реостатом на рисунке 2), где в цепь включена лишь малая часть обмотки.
