Лабораторная работа № 7. Измерение сопротивления проводника с помощью амперметра и вольтметра - номер 2, страница 65.

Решение.

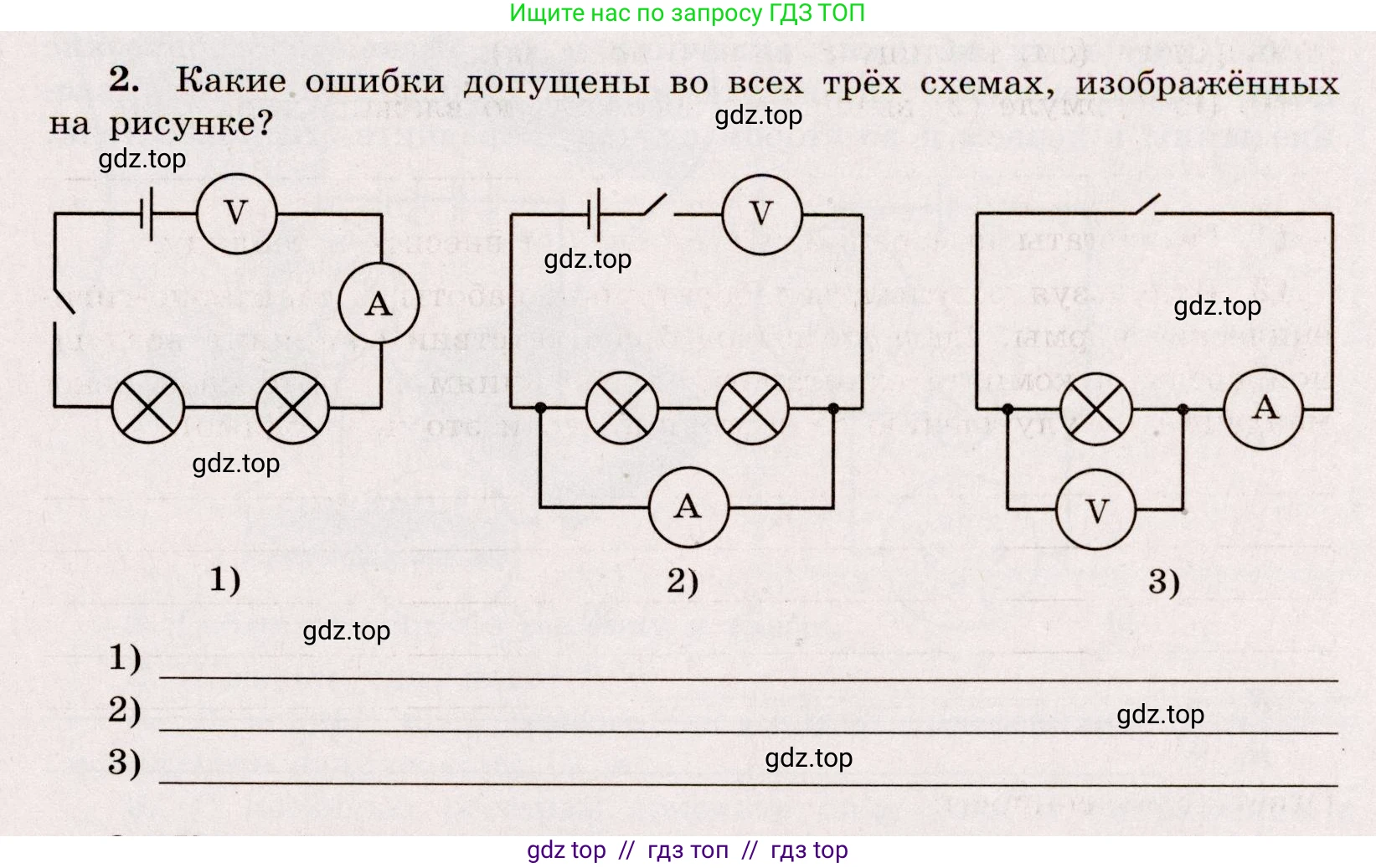

2. Какие ошибки допущены во всех трёх схемах, изображённых на рисунке?

1) _______.

2) _______.

3) _______.

Решение.

1) Основная ошибка в первой схеме заключается в неправильном подключении вольтметра (V). Вольтметр предназначен для измерения напряжения и всегда подключается параллельно тому элементу или участку цепи, на котором измеряется напряжение. В данной схеме вольтметр включен в цепь последовательно. Так как вольтметр обладает очень большим внутренним сопротивлением, он будет препятствовать прохождению тока, и лампы гореть не будут. Амперметр (A) в этой схеме подключен правильно — последовательно.

Ответ: Вольтметр подключен последовательно, а не параллельно.

2) В этой схеме оба измерительных прибора подключены неправильно. Во-первых, вольтметр (V) включен последовательно в общую цепь, что является ошибкой, как и в первом случае. Во-вторых, амперметр (A) подключен параллельно двум лампам. Амперметр предназначен для измерения силы тока и всегда включается последовательно. Параллельное подключение амперметра, имеющего очень малое сопротивление, приведет к короткому замыканию участка цепи с лампами — почти весь ток пойдет через амперметр, минуя лампы.

Ответ: Вольтметр подключен последовательно, а амперметр — параллельно.

3) В третьей схеме также оба прибора подключены неверно, фактически, их поменяли местами. Амперметр (A) включен параллельно лампе, что приведет к ее короткому замыканию. Вольтметр (V) включен последовательно с лампой, что из-за его высокого сопротивления не позволит току протекать через эту ветвь цепи. Для правильного измерения вольтметр следовало подключить параллельно лампе, а амперметр — последовательно с ней.

Ответ: Амперметр подключен параллельно, а вольтметр — последовательно.
