Лабораторная работа № 7. Измерение сопротивления проводника с помощью амперметра и вольтметра - номер 5, страница 66.

Решение.

5. 1 Ом — это _______.

Амперметр: $I = 3.6 \, \text{А}$

Вольтметр: $U = 18 \, \text{В}$

Решение.

5. 1 Ом — это

1 Ом — это единица измерения электрического сопротивления в Международной системе единиц (СИ). Проводник обладает сопротивлением в 1 Ом, если при подаче на его концы разности потенциалов (напряжения) в 1 Вольт по нему протекает постоянный ток силой 1 Ампер.

Эта зависимость выражается законом Ома для участка цепи: $R = \frac{U}{I}$, где $\text{R}$ — сопротивление, $\text{U}$ — напряжение, а $\text{I}$ — сила тока.

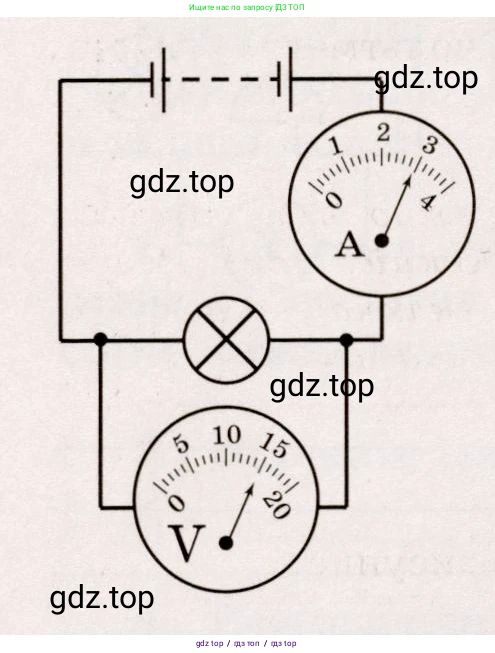

Используя данную формулу, определим сопротивление лампочки, представленной на электрической схеме.

Дано:

Показания измерительных приборов (определены по шкалам на рисунке):
Сила тока $I = 3.4 \text{ А}$
Напряжение $U = 18 \text{ В}$

Величины даны в единицах системы СИ.

Найти:

Сопротивление лампы $\text{R}$.

Решение:

1. Определим показания измерительных приборов по их шкалам.

Амперметр (A), включенный в цепь последовательно, измеряет силу тока.
Найдем цену деления шкалы амперметра. Между отметками «2» и «3» (разница 1 А) находится 10 делений. Следовательно, цена деления: $c_I = \frac{3 \text{ А} - 2 \text{ А}}{10} = 0.1 \text{ А}$.
Стрелка прибора указывает на 4-е деление после отметки «3». Таким образом, показание амперметра: $I = 3 \text{ А} + 4 \cdot 0.1 \text{ А} = 3.4 \text{ А}$.

Вольтметр (V), подключенный параллельно лампе, измеряет напряжение на ней.
Найдем цену деления шкалы вольтметра. Между отметками «15» и «20» (разница 5 В) находится 10 делений. Следовательно, цена деления: $c_U = \frac{20 \text{ В} - 15 \text{ В}}{10} = 0.5 \text{ В}$.
Стрелка прибора указывает на 6-е деление после отметки «15». Таким образом, показание вольтметра: $U = 15 \text{ В} + 6 \cdot 0.5 \text{ В} = 15 \text{ В} + 3 \text{ В} = 18 \text{ В}$.

2. Рассчитаем сопротивление лампы по закону Ома для участка цепи:

$R = \frac{U}{I}$

Подставим полученные значения:

$R = \frac{18 \text{ В}}{3.4 \text{ А}} \approx 5.294 \text{ Ом}$

Округлим результат до десятых:

$R \approx 5.3 \text{ Ом}$

Ответ: 1 Ом — это сопротивление проводника, в котором при напряжении 1 В течет ток силой 1 А. Сопротивление лампы, рассчитанное по показаниям приборов на схеме, составляет примерно 5.3 Ом.
