Глава III. Постоянный электрический ток. Параграф 18. Электрическое напряжение - номер 3, страница 111.

Условие.

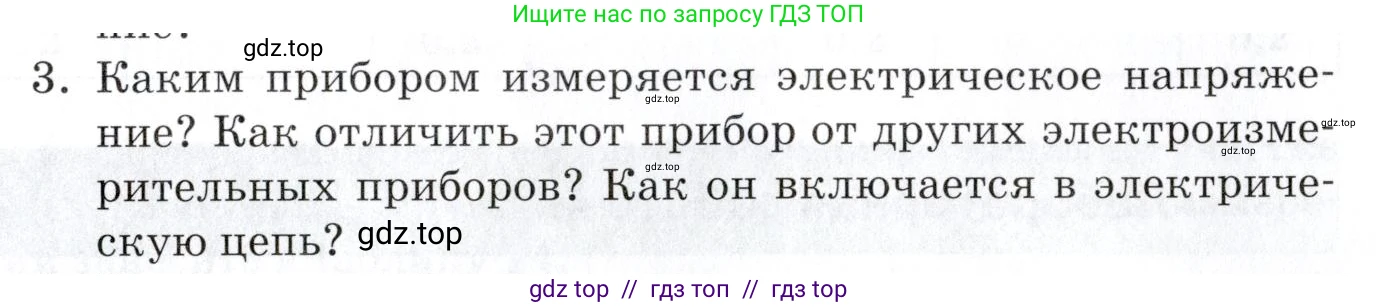

3. Каким прибором измеряется электрическое напряжение? Как отличить этот прибор от других электроизмерительных приборов? Как он включается в электрическую цепь?

Решение.

Каким прибором измеряется электрическое напряжение?

Электрическое напряжение, также известное как разность потенциалов, измеряется специальным прибором — вольтметром. Этот прибор показывает работу, совершаемую электрическим полем при перемещении единичного положительного заряда из одной точки в другую. Единицей измерения напряжения в Международной системе единиц (СИ) является Вольт (В).

Ответ: Электрическое напряжение измеряется вольтметром.

Как отличить этот прибор от других электроизмерительных приборов?

Отличить вольтметр от других приборов, например, от амперметра, можно по следующим основным признакам. Во-первых, по маркировке на шкале или корпусе прибора: на вольтметре обязательно будет стоять латинская буква V, обозначающая вольты. Для сравнения, на амперметре будет буква A (амперы). Во-вторых, на электрических схемах вольтметр имеет стандартное условное обозначение — кружок с вписанной в него буквой V. Также важным внутренним отличием вольтметра является его очень высокое внутреннее сопротивление, благодаря которому он не вносит существенных искажений в работу цепи при измерении, в отличие от амперметра, у которого сопротивление очень низкое.

Ответ: Вольтметр можно отличить по букве V на его шкале или корпусе и по его условному обозначению на электрических схемах.

Как он включается в электрическую цепь?

Для измерения напряжения вольтметр подключается в электрическую цепь параллельно тому элементу или участку цепи, на котором измеряется разность потенциалов. Это означает, что его клеммы присоединяются к началу и концу измеряемого участка. Например, чтобы измерить напряжение на резисторе, зажимы вольтметра подключают к выводам этого резистора. При работе с цепями постоянного тока важно соблюдать полярность: положительная клемма вольтметра (обычно красного цвета или со знаком «+») подключается к точке цепи с более высоким потенциалом (ближе к «+» источника тока), а отрицательная клемма (черного цвета или со знаком «–») — к точке с более низким потенциалом (ближе к «–» источника).

Ответ: Вольтметр включается в цепь параллельно тому участку, на котором измеряется напряжение.
