Глава III. Постоянный электрический ток. Параграф 18. Электрическое напряжение - номер 4, страница 111.

Условие.

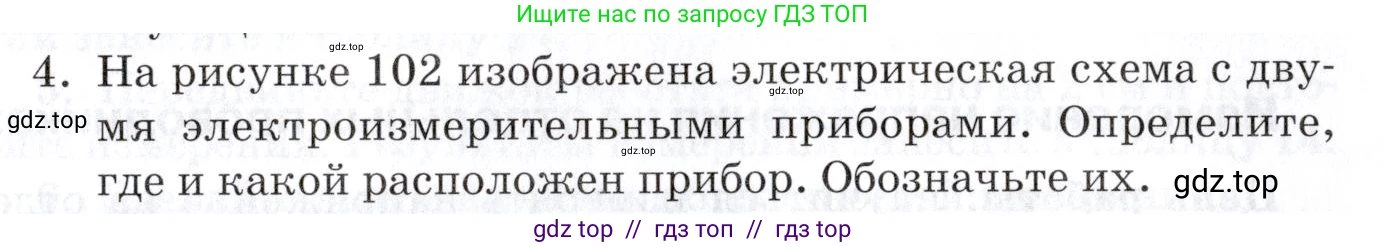

4. На рисунке 102 изображена электрическая схема с двумя электроизмерительными приборами. Определите, где и какой расположен прибор. Обозначьте их.

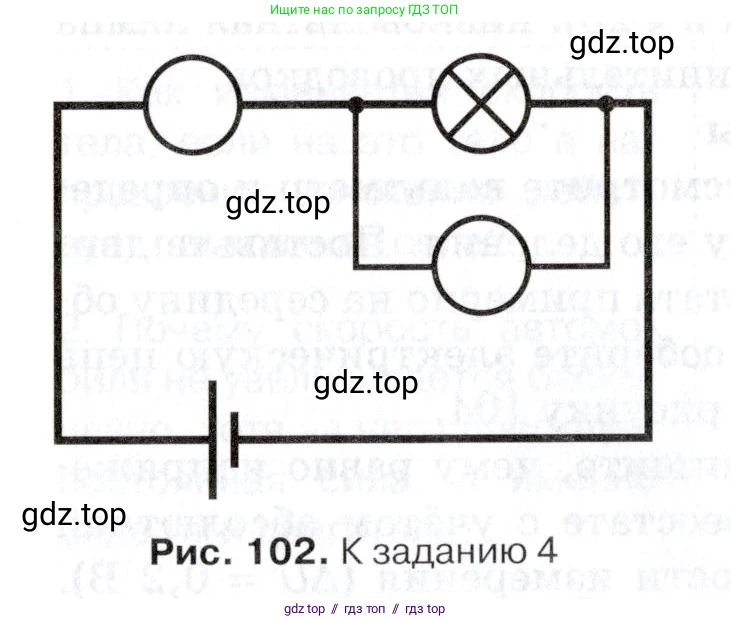

Рис. 102. К заданию 4

Решение.

Решение

На представленной электрической схеме изображены два измерительных прибора, которые необходимо идентифицировать. Для этого нужно проанализировать способ их включения в электрическую цепь.

Прибор для измерения силы тока, называемый амперметром, всегда включается в цепь последовательно с тем элементом, силу тока в котором необходимо измерить. Это связано с тем, что через все последовательно соединенные элементы протекает один и тот же ток. Внутреннее сопротивление амперметра должно быть очень маленьким, чтобы его включение в цепь минимально влияло на общее сопротивление и, следовательно, на измеряемый ток. На данной схеме один из приборов включен в разрыв цепи последовательно с лампой. Следовательно, это амперметр.

Прибор для измерения электрического напряжения, называемый вольтметром, всегда подключается параллельно к тому участку цепи, напряжение на котором нужно измерить. Это позволяет измерить разность потенциалов между двумя точками, к которым он подключен. Внутреннее сопротивление вольтметра должно быть очень большим, чтобы ток, протекающий через сам вольтметр, был пренебрежимо мал и не искажал измеряемое напряжение. На схеме второй прибор подключен параллельно лампе, то есть его клеммы присоединены к точкам до и после лампы. Следовательно, это вольтметр.

Обозначим приборы на схеме в соответствии с правилами: амперметр — буквой «А» в кружке, вольтметр — буквой «V» в кружке.

Ответ: Прибор, включенный в цепь последовательно с лампой, — это амперметр (А). Прибор, подключенный к лампе параллельно, — это вольтметр (V).
