Номер 6, страница 49 - гдз по физике 8 класс дидактические материалы Марон, Марон

Тесты для самоконтроля. ТС-6. Сила тока. Напряжение. Сопротивление. Закон Ома для участка цепи. Вариант 1 - номер 6, страница 49.

Условие.

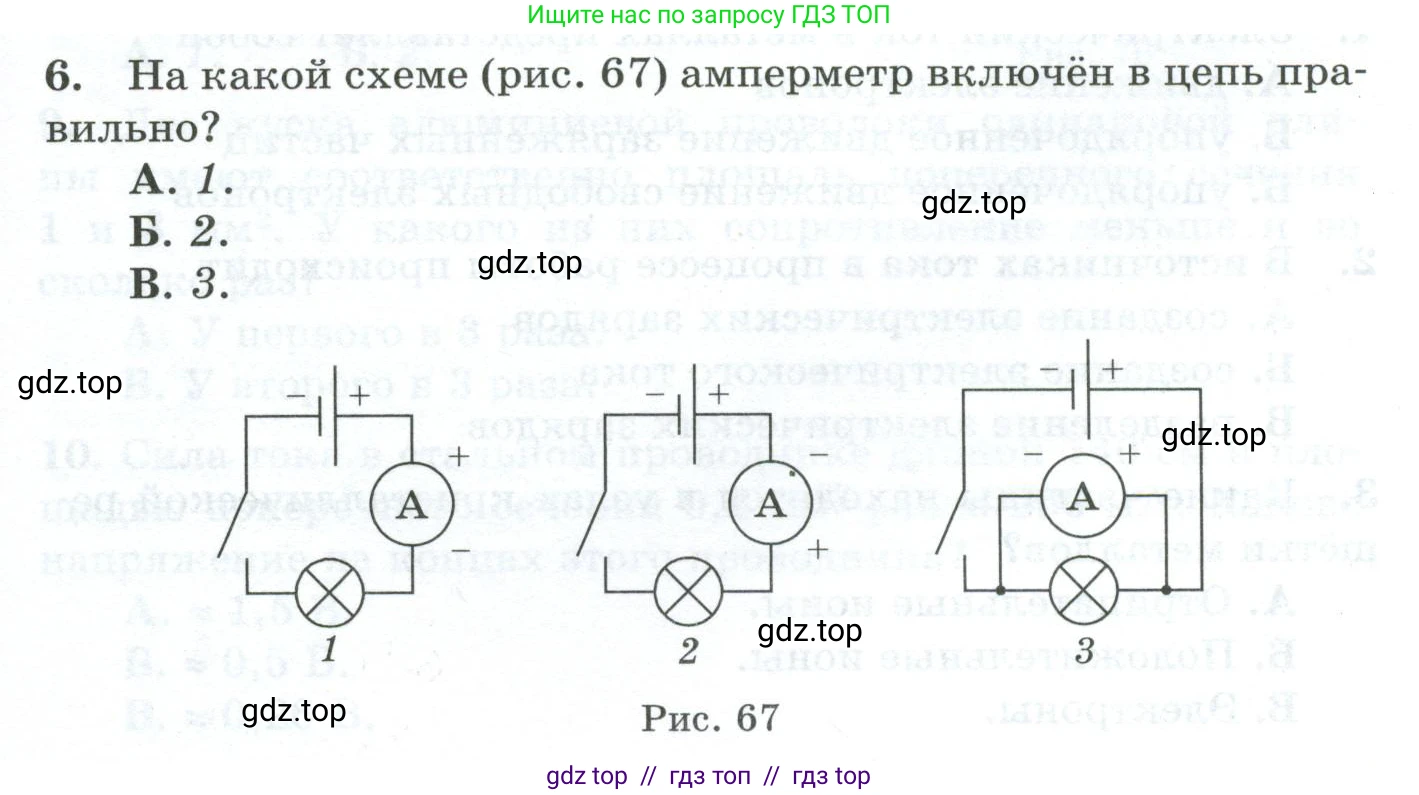

6. На какой схеме (рис. 67) амперметр включён в цепь правильно?

А. 1.

Б. 2.

В. 3.

Рис. 67

Решение.

Решение

Для правильного измерения силы тока в цепи амперметр необходимо подключать, соблюдая два основных правила:

1. Амперметр включается в цепь последовательно с тем элементом, силу тока в котором необходимо измерить. Это означает, что для включения амперметра нужно разорвать цепь и в этот разрыв подключить прибор.

2. Необходимо соблюдать полярность: клемма амперметра со знаком «+» должна быть соединена с проводом, идущим от положительного полюса источника тока, а клемма со знаком «–» — с проводом, идущим от отрицательного полюса.

Проанализируем каждую из предложенных схем:

Схема 1: Амперметр включен в цепь последовательно с лампочкой, что является правильным. Положительная клемма амперметра подключена к положительному полюсу источника тока, а отрицательная клемма — через лампочку к отрицательному полюсу. Полярность соблюдена. Следовательно, на этой схеме амперметр включен правильно.

Схема 2: Амперметр включен последовательно, однако полярность подключения нарушена. Положительная клемма источника тока подключена к отрицательной клемме амперметра. Такое подключение неверно.

Схема 3: Амперметр включен параллельно лампочке. Это грубое нарушение, так как амперметр имеет очень малое внутреннее сопротивление. Такое подключение приведет к короткому замыканию участка цепи (почти весь ток пойдет через амперметр, минуя лампочку), что может вывести из строя и амперметр, и источник тока.

Таким образом, единственная схема, на которой амперметр включен в цепь правильно, — это схема под номером 1.

Ответ: А. 1.
