Условие.

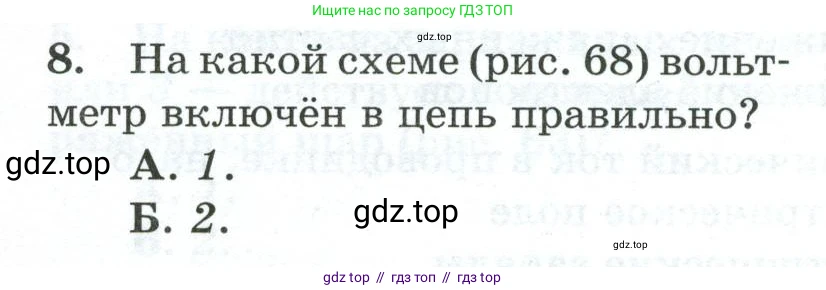

8. На какой схеме (рис. 68) вольт-метр включён в цепь правильно?

А. 1.

Б. 2.

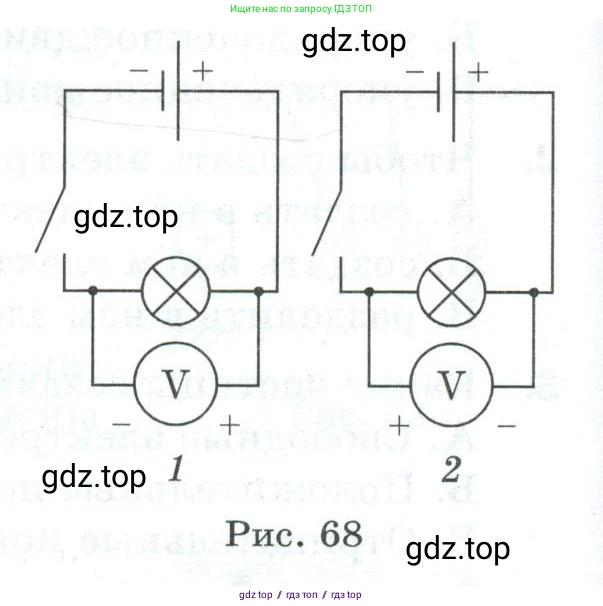

Рис. 68

Решение.

Решение

Для правильного измерения напряжения вольтметр необходимо подключать, соблюдая два основных правила:

1. Вольтметр подключается параллельно тому элементу цепи, на котором необходимо измерить напряжение. В данном случае вольтметр должен быть подключен параллельно лампочке.

2. Необходимо соблюдать полярность. Клемма вольтметра, обозначенная знаком «+», должна быть подключена к точке цепи с более высоким потенциалом (ближе к положительному полюсу источника тока), а клемма со знаком «–» — к точке с более низким потенциалом (ближе к отрицательному полюсу источника тока).

Рассмотрим обе схемы:

На схеме 1 вольтметр подключен параллельно лампочке, что соответствует первому правилу. Однако полярность подключения неверна. Положительный полюс источника тока находится сверху, поэтому потенциал левой клеммы лампочки выше, чем правой. К левой клемме (с высоким потенциалом) подключена отрицательная клемма вольтметра, а к правой (с низким потенциалом) — положительная. Это неправильное подключение.

На схеме 2 вольтметр также подключен параллельно лампочке. Проверим полярность. К левой клемме лампочки, которая соединена с положительным полюсом источника, подключена положительная клемма вольтметра. К правой клемме лампочки, соединенной с отрицательным полюсом, подключена отрицательная клемма вольтметра. Оба правила подключения соблюдены.

Следовательно, вольтметр включен в цепь правильно на схеме 2.

Ответ: Б. 2.
