Условие.

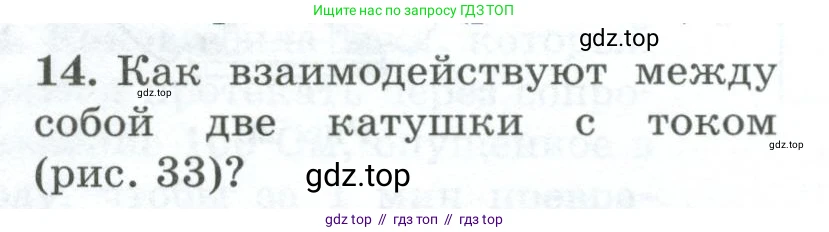

14. Как взаимодействуют между собой две катушки с током (рис. 33)?

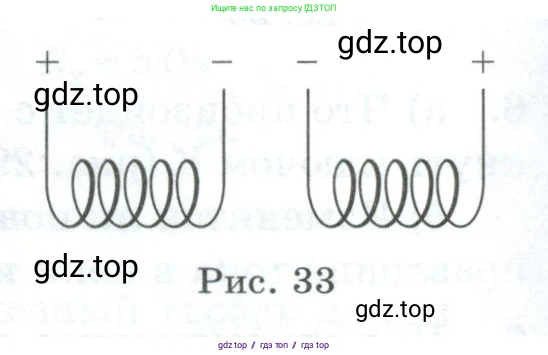

Рис. 33

Решение.

Решение

Взаимодействие двух катушек с током аналогично взаимодействию двух стержневых магнитов. Чтобы определить характер взаимодействия (притяжение или отталкивание), необходимо найти направление магнитных полей, создаваемых каждой катушкой, то есть определить расположение их северного (N) и южного (S) полюсов.

Для определения направления магнитного поля катушки с током воспользуемся правилом правой руки: если обхватить соленоид ладонью правой руки, направив четыре пальца по направлению тока в витках, то отставленный большой палец покажет направление на северный полюс (N) внутри соленоида.

Для левой катушки: электрический ток течет от положительного полюса «+» (слева) к отрицательному «–» (справа). Судя по изображению, на передней, видимой нам части витков, ток направлен сверху вниз. Применяя правило правой руки (обхватываем катушку так, чтобы пальцы указывали вниз), видим, что большой палец указывает вправо. Таким образом, правый конец левой катушки является ее северным полюсом (N), а левый — южным (S).

Для правой катушки: ток течет от «+» (справа) к «–» (слева). На передней стороне этой катушки ток также течет сверху вниз. Применяя правило правой руки, снова получаем, что большой палец указывает вправо. Следовательно, правый конец правой катушки является северным полюсом (N), а левый — южным (S).

В результате мы имеем две катушки, расположенные рядом. Ближайшие друг к другу концы катушек — это правый конец левой катушки (северный полюс, N) и левый конец правой катушки (южный полюс, S). Поскольку разноименные магнитные полюсы притягиваются, то эти две катушки будут притягиваться друг к другу.

Ответ: Катушки будут притягиваться друг к другу, так как они обращены друг к другу разноименными магнитными полюсами.
