Условие.

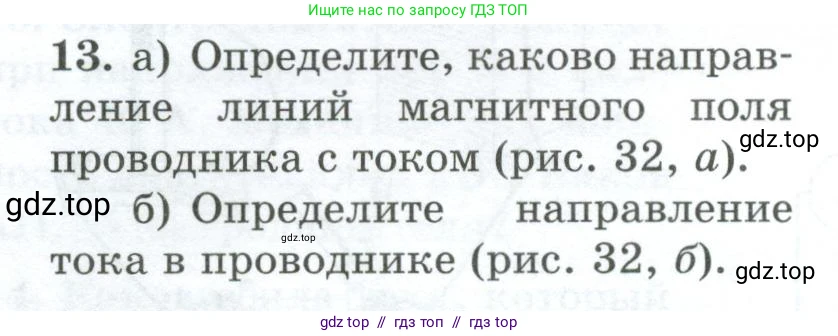

13. а) Определите, каково направление линий магнитного поля проводника с током (рис. 32, а).

б) Определите направление тока в проводнике (рис. 32, б).

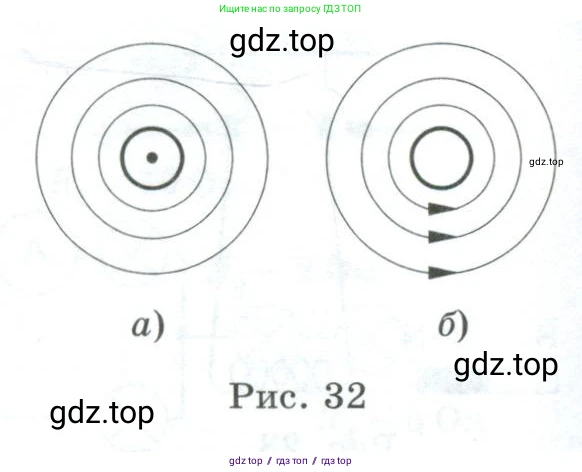

Рис. 32

Решение.

а) Для определения направления линий магнитного поля прямого проводника с током применяется правило правой руки (или правило буравчика). Согласно этому правилу, если большой палец правой руки направить по направлению тока, то согнутые четыре пальца покажут направление линий магнитного поля.

На рисунке а) ток в центре проводника обозначен точкой (•). Это стандартное обозначение для вектора, направленного перпендикулярно плоскости чертежа на наблюдателя. Расположим правую руку так, чтобы большой палец был направлен на нас, из плоскости рисунка. Тогда остальные пальцы, обхватывающие проводник, будут указывать направление против часовой стрелки.

Ответ: Линии магнитного поля проводника с током направлены против часовой стрелки.

б) Для определения направления тока в проводнике, зная направление линий магнитного поля, также используется правило правой руки, но в обратном порядке. Нужно обхватить проводник правой рукой так, чтобы согнутые четыре пальца совпадали с направлением линий магнитного поля. Тогда отогнутый на 90° большой палец укажет направление тока.

На рисунке б) стрелками показано, что линии магнитного поля направлены по часовой стрелке. Расположим правую руку так, чтобы согнутые пальцы были направлены по часовой стрелке. В этом случае большой палец будет указывать направление от наблюдателя, вглубь плоскости рисунка. Такое направление тока принято обозначать крестиком (⊗).

Ответ: Ток в проводнике направлен от наблюдателя, перпендикулярно плоскости рисунка.
