Условие.

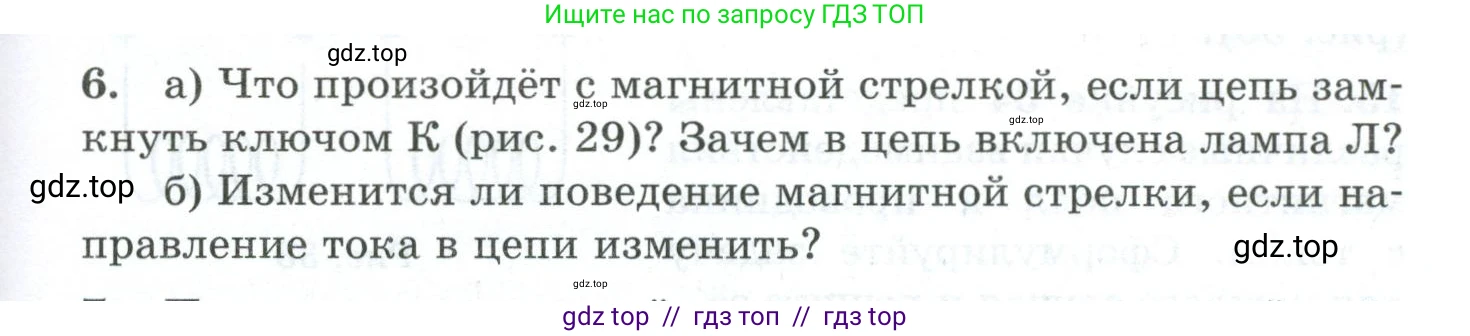

6. а) Что произойдёт с магнитной стрелкой, если цепь замкнуть ключом К (рис. 29)? Зачем в цепь включена лампа $Л$?

б) Изменится ли поведение магнитной стрелки, если направление тока в цепи изменить?

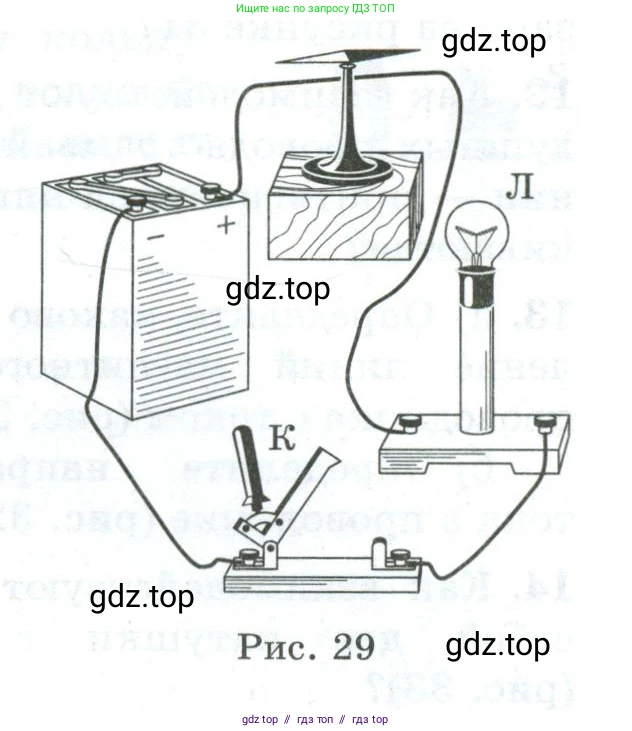

Рис. 29

Решение.

а) Решение:

При замыкании цепи ключом К по ней потечёт электрический ток, направленный от положительного полюса источника к отрицательному. Согласно опыту Эрстеда, вокруг проводника, по которому течёт ток, создаётся магнитное поле. Магнитная стрелка, находящаяся в этом поле, отреагирует на него и отклонится от своего первоначального положения, ориентируясь вдоль силовых линий магнитного поля тока.

Лампа Л включена в цепь в качестве нагрузки, обладающей электрическим сопротивлением. Она необходима для ограничения силы тока в цепи. Без лампы в цепи произошло бы короткое замыкание, так как сопротивление соединительных проводов и источника тока очень мало. Это привело бы к протеканию очень большого тока, что могло бы повредить источник питания и вызвать сильный нагрев проводов. Также лампа служит наглядным индикатором наличия тока в цепи: если она светится, значит, цепь замкнута и ток идёт.

Ответ: При замыкании ключа магнитная стрелка отклонится. Лампа включена в цепь для ограничения силы тока (предотвращения короткого замыкания) и для индикации наличия тока.

б) Решение:

Направление линий магнитного поля, создаваемого проводником с током, зависит от направления самого тока. Эту зависимость описывает правило правой руки (или правило буравчика). Если изменить направление тока в цепи (например, поменяв местами полюса источника тока), то направление магнитного поля вокруг проводника также изменится на противоположное. В результате магнитная стрелка, которая ориентируется вдоль линий этого поля, отклонится, но уже в противоположную сторону по сравнению с первоначальным опытом.

Ответ: Да, изменится. Магнитная стрелка отклонится в противоположную сторону.
