Условие.

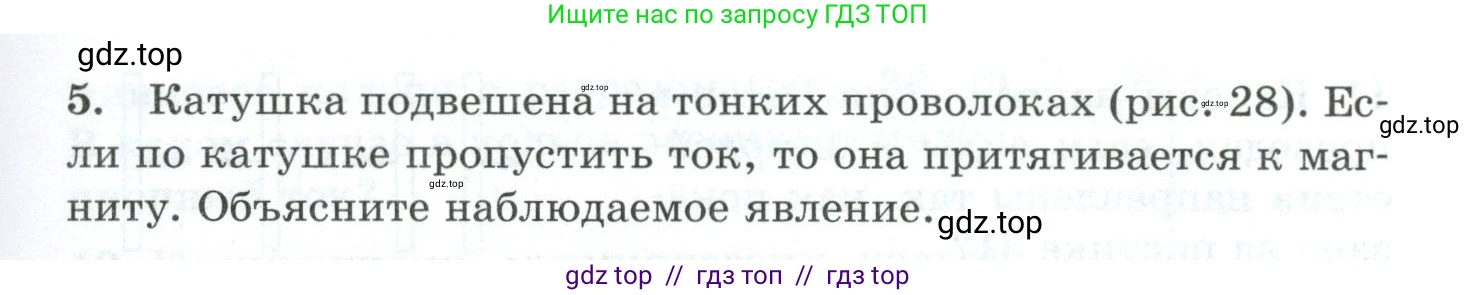

5. Катушка подвешена на тонких проволоках (рис. 28). Если по катушке пропустить ток, то она притягивается к магниту. Объясните наблюдаемое явление.

Рис. 28

Решение.

Решение:

Когда по катушке, подвешенной на проводах, пропускают электрический ток, она превращается в электромагнит, создавая вокруг себя магнитное поле. Полярность этого электромагнита, то есть расположение его северного (N) и южного (S) полюсов, зависит от направления тока в витках.

Направление тока в цепи — от положительного полюса источника («+») к отрицательному («-»). Глядя на рисунок, мы видим, что ток входит в катушку справа и выходит слева. Это означает, что в передней, видимой нам части витков, ток направлен вниз.

Чтобы определить полюса катушки, воспользуемся правилом правой руки: если обхватить соленоид (катушку) ладонью правой руки так, чтобы четыре вытянутых пальца были направлены по току в витках, то отогнутый на 90 градусов большой палец покажет направление на северный полюс (N).

Применяя это правило к нашей катушке, мы направляем четыре пальца вниз (по току в передних витках), и большой палец указывает влево. Следовательно, левый конец катушки становится северным полюсом (N), а правый — южным (S).

Теперь рассмотрим взаимодействие катушки-электромагнита с постоянным магнитом, расположенным под ней. У постоянного магнита северный полюс (N) находится справа, а южный (S) — слева. Таким образом, южный полюс катушки оказывается над северным полюсом постоянного магнита, а северный полюс катушки — над южным полюсом постоянного магнита.

Из основного принципа магнетизма известно, что разноимённые магнитные полюса притягиваются друг к другу. В данном случае происходит именно такое взаимодействие, поэтому катушка притягивается к магниту.

Ответ: При прохождении тока катушка становится электромагнитом. По правилу правой руки определяем, что её левый торец становится северным полюсом (N), а правый — южным (S). Так как под катушкой расположен постоянный магнит, у которого полюса ориентированы противоположным образом (S слева, N справа), то разноимённые полюса катушки и магнита оказываются друг напротив друга. В результате взаимного притяжения разноимённых полюсов катушка притягивается к магниту.
