Номер 4, страница 30 - гдз по физике 8 класс дидактические материалы Марон, Марон

Тренировочные задания. Электрические явления. ТЗ-14. Электромагнитные явления - номер 4, страница 30.

Условие.

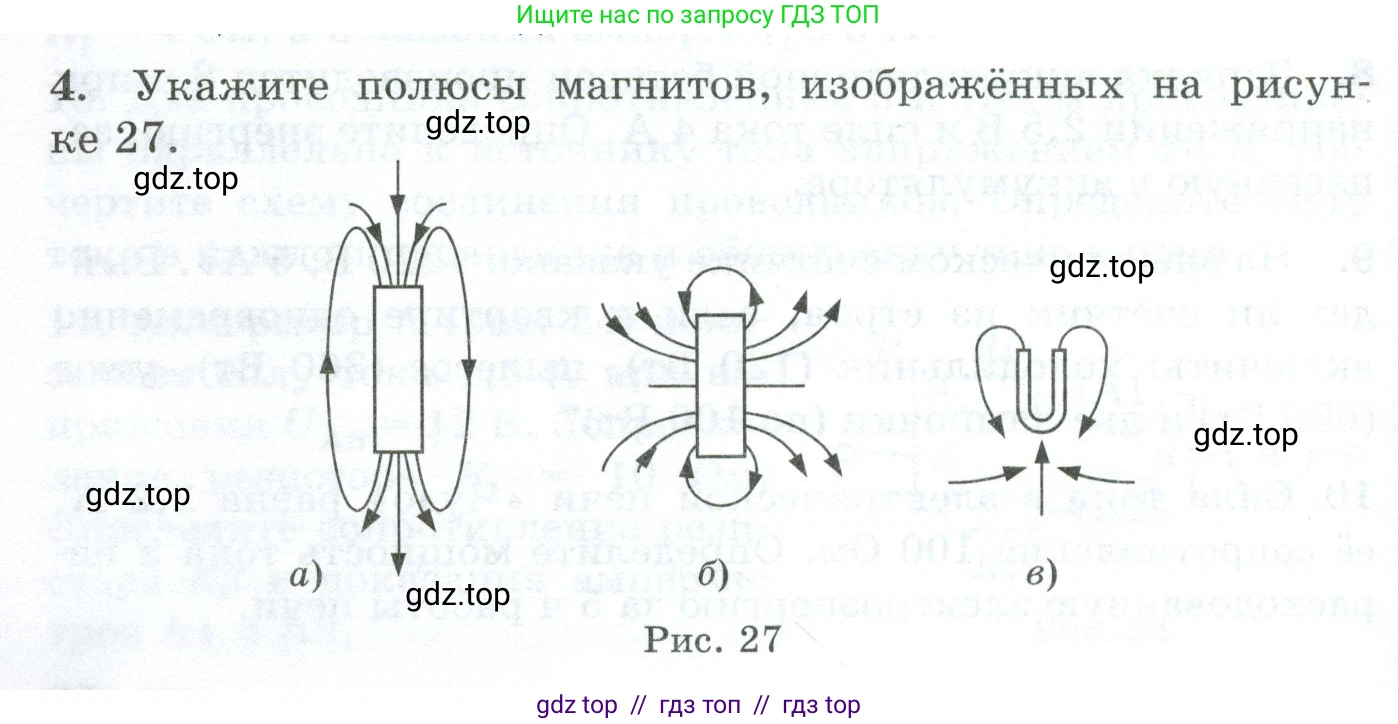

4. Укажите полюсы магнитов, изображённых на рисун-ке 27.

Рис. 27

Решение.

Для определения полюсов магнитов необходимо использовать правило, согласно которому линии магнитной индукции (силовые линии магнитного поля) выходят из северного полюса (N) и входят в южный полюс (S).

а) На рисунке изображен полосовой магнит. Силовые линии выходят из нижнего торца магнита и входят в верхний. Следовательно, нижний полюс является северным (N), а верхний полюс – южным (S).

Ответ: Верхний полюс – южный (S), нижний полюс – северный (N).

б) На рисунке показана картина силовых линий, которые входят в магнит с обоих торцов (сверху и снизу). Это означает, что оба торца являются южными полюсами (S). Такая картина поля возникает при взаимодействии двух одноименных, в данном случае южных, полюсов.

Ответ: Верхний и нижний полюсы – южные (S).

в) На рисунке изображен подковообразный магнит. Силовые линии направлены к обоим концам магнита и входят в них. Следовательно, оба конца (полюса) этого магнита являются южными (S).

Ответ: Оба полюса подковообразного магнита – южные (S).
