Глава 3. Электромагнитные явления. Самостоятельные работы. СР-51. Магнитное поле. Вариант 1 - номер 3, страница 67.

Условие.

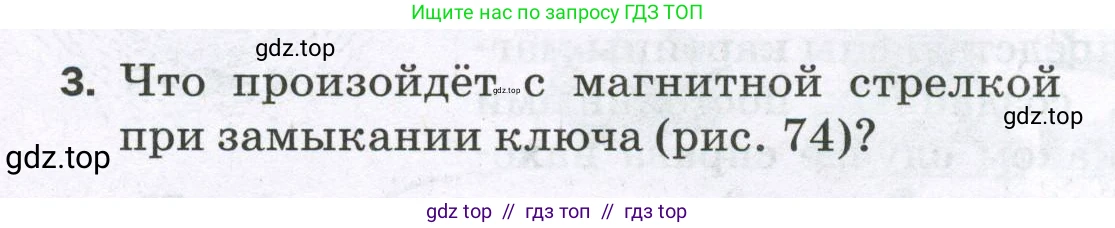

3. Что произойдёт с магнитной стрелкой при замыкании ключа (рис. 74)?

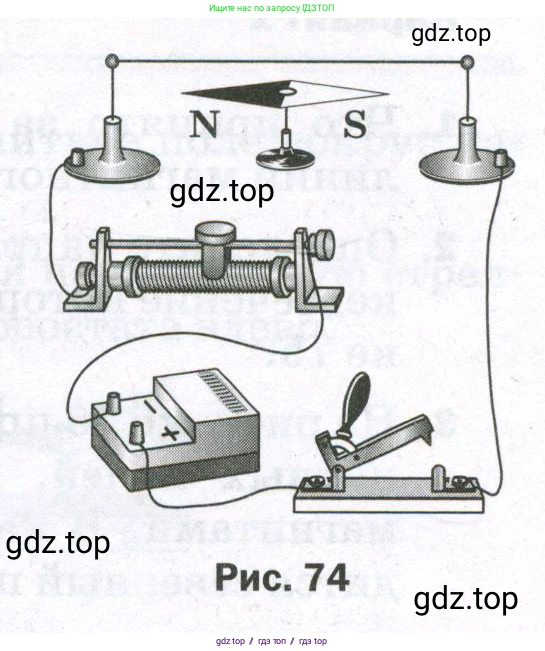

Рис. 74

Решение.

При замыкании ключа в электрической цепи потечет электрический ток. Согласно схеме, направление тока в прямом проводнике, который расположен над магнитной стрелкой, будет от положительного полюса источника (+) к отрицательному (-), то есть справа налево.

В 1820 году датский физик Ганс Христиан Эрстед обнаружил, что электрический ток создает вокруг себя магнитное поле. Это магнитное поле будет взаимодействовать с магнитной стрелкой, заставляя ее отклоняться.

Направление силовых линий магнитного поля, создаваемого током в прямом проводнике, можно определить с помощью правила правой руки (правила буравчика). Если расположить большой палец правой руки по направлению тока в проводнике (справа налево), то четыре согнутых пальца, охватывающие проводник, укажут направление линий магнитного поля. В пространстве под проводником, где находится магнитная стрелка, силовые линии магнитного поля будут направлены перпендикулярно плоскости рисунка, от наблюдателя (вглубь рисунка).

Северный полюс (N) магнитной стрелки всегда ориентируется вдоль силовых линий внешнего магнитного поля. Следовательно, под действием поля, созданного током, северный полюс магнитной стрелки отклонится от своего первоначального положения и укажет направление «вглубь» рисунка, а южный полюс (S) соответственно отклонится в противоположную сторону — «из» рисунка.

Ответ: При замыкании ключа магнитная стрелка повернется. Ее северный полюс (N) отклонится и будет указывать перпендикулярно проводу, в направлении от наблюдателя (вглубь плоскости рисунка).
