Глава 3. Электромагнитные явления. Самостоятельные работы. СР-52. Магнитное поле проводников с током и постоянных магнитов. Магнитные линии. Вариант 1 - номер 3, страница 68.

Условие.

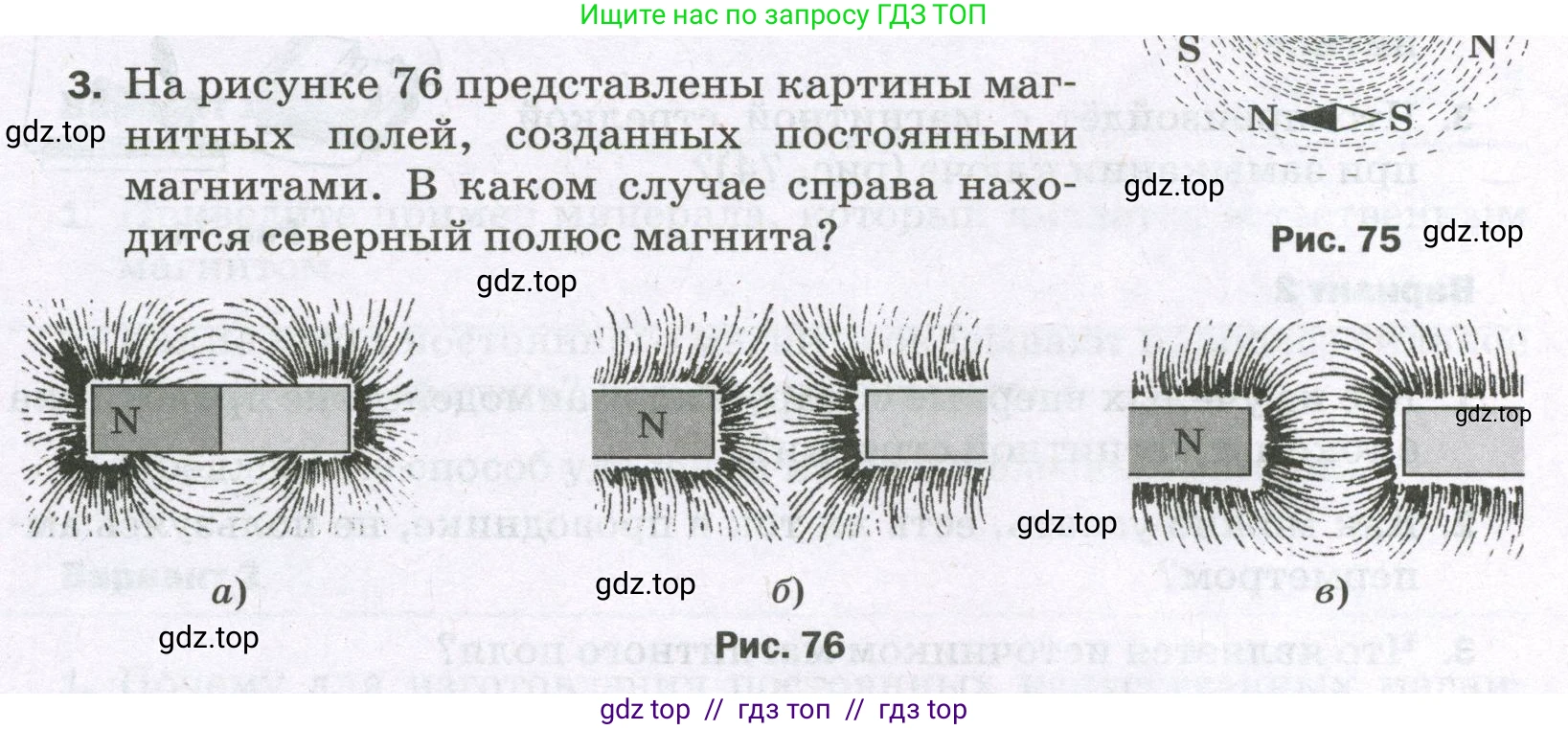

3. На рисунке 76 представлены картины магнитных полей, созданных постоянными магнитами. В каком случае справа находится северный полюс магнита?

Рис. 76

Решение.

Для того чтобы определить, в каком случае справа находится северный полюс магнита, необходимо проанализировать картину магнитных линий, зная их основные свойства. По соглашению, линии магнитного поля выходят из северного полюса (N) и входят в южный (S). Картина взаимодействия магнитных линий позволяет определить тип полюсов: одноимённые полюса (N-N или S-S) отталкиваются, и их магнитные линии изгибаются, расходясь в стороны; разноимённые полюса (N-S) притягиваются, и магнитные линии направлены от одного полюса к другому.

Рассмотрим каждый случай, представленный на рисунке:

а) На данном рисунке изображён один полосовой магнит. Его левый полюс помечен как северный (N). Линии магнитного поля выходят из этого полюса и, изгибаясь, входят в правый полюс. Это означает, что правый полюс является южным (S).

б) Здесь показано взаимодействие двух магнитов. В пространстве между ними магнитные линии изгибаются и отталкиваются друг от друга. Такое поведение линий характерно для взаимодействия одноимённых полюсов. Так как полюс левого магнита, обращённый к правому, является северным (N), то и обращённый к нему полюс правого магнита также является северным (N).

в) В этом случае магнитные линии направлены от полюса левого магнита к полюсу правого, что указывает на притяжение между ними. Притягиваются разноимённые полюса. Поскольку полюс левого магнита — северный (N), то полюс правого магнита, к которому направлены линии, должен быть южным (S).

Таким образом, условие, при котором у магнита справа находится северный полюс (обращённый к другому магниту), выполняется в случае, изображённом на рисунке б).

Ответ: в случае б).
