Глава 3. Электромагнитные явления. Самостоятельные работы. СР-53. Магнитное поле катушки с током. Электромагниты и их применение. Вариант 1 - номер 2, страница 69.

Условие.

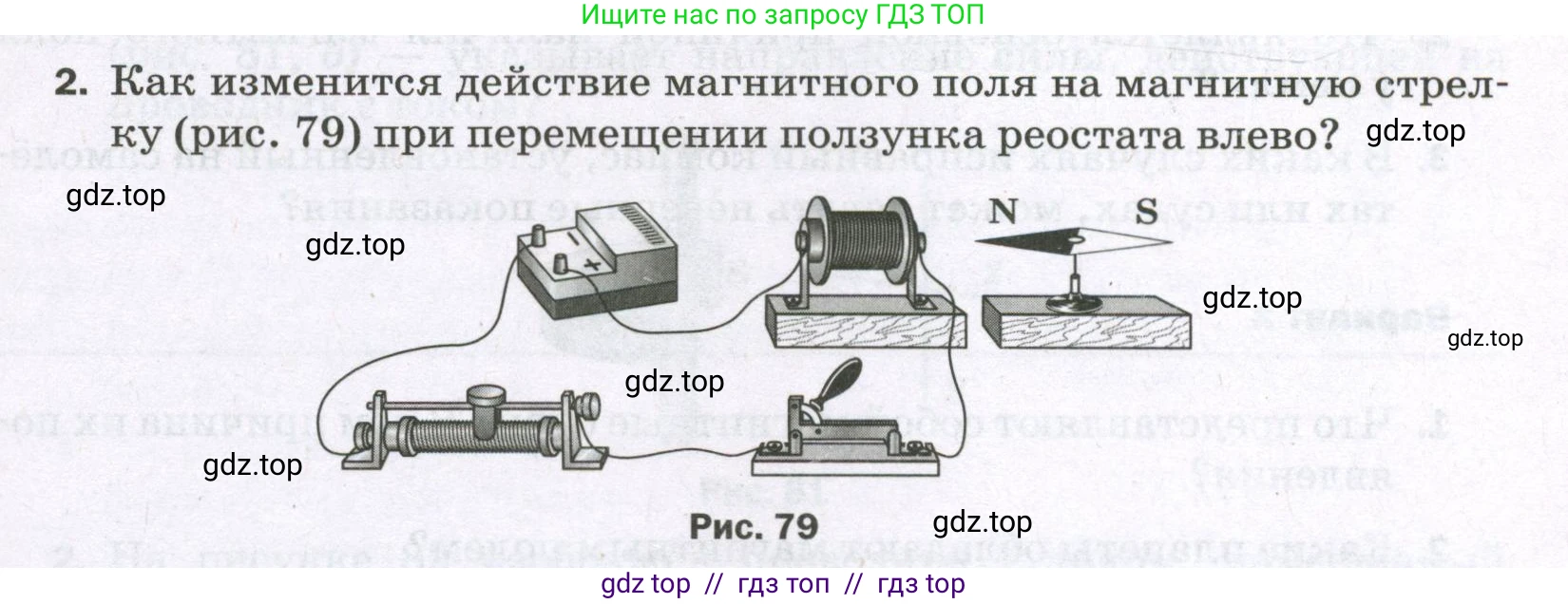

2. Как изменится действие магнитного поля на магнитную стрелку (рис. 79) при перемещении ползунка реостата влево?

Рис. 79

Решение.

Решение

На рисунке изображена электрическая цепь, состоящая из последовательно соединенных источника тока, реостата, ключа и катушки. При прохождении электрического тока через катушку она создает вокруг себя магнитное поле, которое воздействует на магнитную стрелку.

1. При перемещении ползунка реостата влево уменьшается длина проволочной обмотки реостата, которая включена в электрическую цепь. Это приводит к уменьшению сопротивления $\text{R}$ реостата.

2. Согласно закону Ома для участка цепи, сила тока $\text{I}$ обратно пропорциональна сопротивлению цепи: $I = \frac{U}{R_{общ}}$, где $\text{U}$ — напряжение источника, а $R_{общ}$ — общее сопротивление цепи. Поскольку сопротивление реостата является частью общего сопротивления, уменьшение $\text{R}$ приводит к уменьшению $R_{общ}$. Следовательно, сила тока $\text{I}$ в цепи возрастает.

3. Магнитное поле, создаваемое катушкой с током, прямо пропорционально силе тока, протекающего через ее витки. Индукция магнитного поля $\text{B}$ катушки увеличится, так как сила тока $\text{I}$ возросла.

4. Действие магнитного поля на магнитную стрелку (ориентирующий момент) прямо пропорционально индукции этого поля. Таким образом, поскольку магнитное поле катушки усилилось, его действие на магнитную стрелку также усилится.

Ответ: При перемещении ползунка реостата влево действие магнитного поля на магнитную стрелку усилится.
