Глава 3. Электромагнитные явления. Самостоятельные работы. СР-52. Магнитное поле проводников с током и постоянных магнитов. Магнитные линии. Вариант 2 - номер 3, страница 68.

Условие.

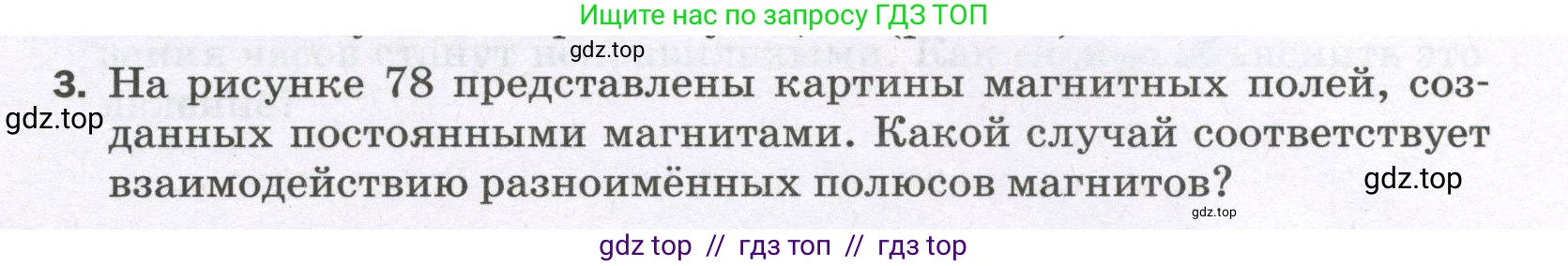

3. На рисунке 78 представлены картины магнитных полей, созданных постоянными магнитами. Какой случай соответствует взаимодействию разноимённых полюсов магнитов?

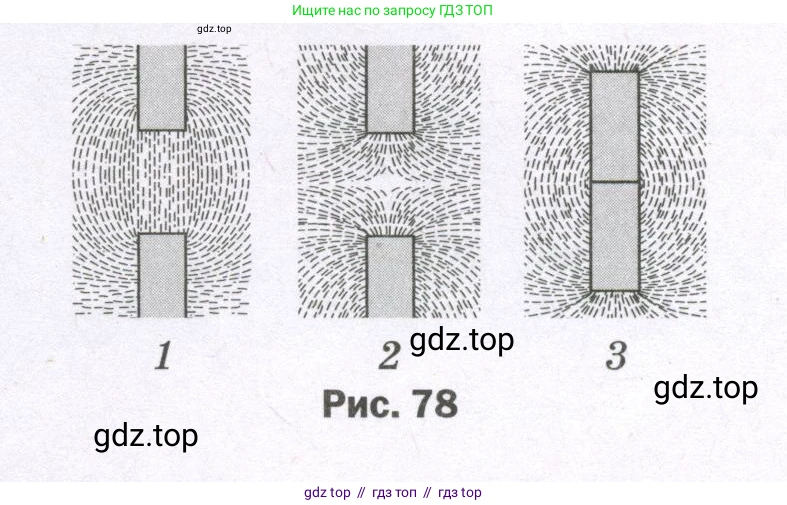

Рис. 78

Решение.

Решение

На рисунках с помощью железных опилок изображены картины силовых линий магнитных полей. Силовые линии магнитного поля — это воображаемые линии, вдоль которых в магнитном поле расположились бы оси маленьких магнитных стрелок. По соглашению, они выходят из северного полюса (N) магнита и входят в южный полюс (S).

Взаимодействие разноимённых полюсов (северного и южного) приводит к их взаимному притяжению. Картина магнитного поля в этом случае характеризуется тем, что силовые линии выходят из одного полюса и входят в другой, соединяя магниты. Поле между полюсами усиливается.

Взаимодействие одноимённых полюсов (северного и северного или южного и южного) приводит к их взаимному отталкиванию. Картина магнитного поля в этом случае характеризуется тем, что силовые линии от полюсов расходятся в стороны, как бы отталкиваясь друг от друга. Поле между полюсами ослабевает.

Рассмотрим представленные на рисунке случаи:

1. На рисунке 1 силовые линии соединяют полюса двух магнитов, что указывает на их притяжение. Следовательно, это случай взаимодействия разноимённых полюсов.

2. На рисунке 2 силовые линии от полюсов двух магнитов расходятся, что указывает на их отталкивание. Следовательно, это случай взаимодействия одноимённых полюсов.

3. На рисунке 3 показано магнитное поле одного постоянного магнита, а не взаимодействие двух.

Таким образом, случай, соответствующий взаимодействию разноимённых полюсов, изображен на рисунке 1.

Ответ: 1.
