Номер 2, страница 68 - гдз по физике 8 класс самостоятельные и контрольные работы Марон, Марон

Глава 3. Электромагнитные явления. Самостоятельные работы. СР-52. Магнитное поле проводников с током и постоянных магнитов. Магнитные линии. Вариант 2 - номер 2, страница 68.

Условие.

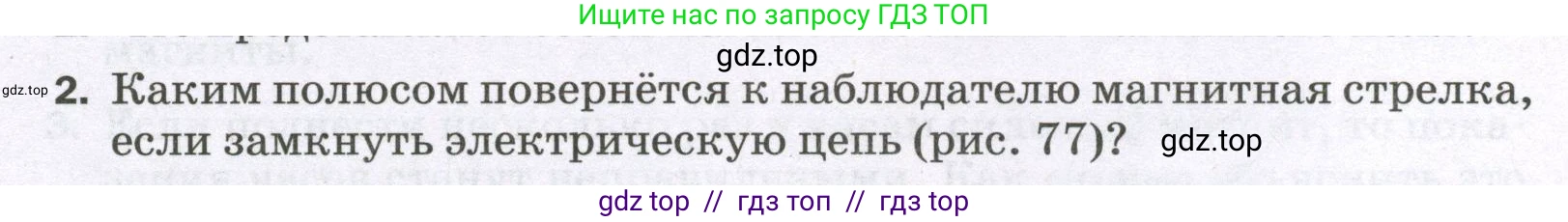

2. Каким полюсом повернётся к наблюдателю магнитная стрелка, если замкнуть электрическую цепь (рис. 77)?

Рис. 77

Решение.

Решение

При замыкании электрической цепи по проводнику потечет электрический ток. Согласно общепринятому соглашению, направление тока в цепи — от положительного полюса источника (+) к отрицательному (-). Следовательно, в прямолинейном участке провода, расположенном над магнитной стрелкой, электрический ток будет направлен справа налево.

Вокруг любого проводника с током возникает магнитное поле. Направление силовых линий этого магнитного поля можно определить с помощью правила правой руки (или правила буравчика): если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, то согнутые четыре пальца покажут направление линий магнитной индукции.

Применяя это правило к нашему случаю, направим большой палец правой руки вдоль провода справа налево (по направлению тока). В области под проводом, где находится магнитная стрелка, согнутые пальцы будут направлены "от наблюдателя" (вглубь плоскости рисунка).

Северный полюс (N) свободной магнитной стрелки всегда ориентируется вдоль силовых линий магнитного поля. Поскольку магнитное поле под проводом направлено от наблюдателя, северный полюс стрелки повернется в том же направлении, то есть от наблюдателя. Соответственно, южный полюс (S) магнитной стрелки повернется в противоположную сторону — к наблюдателю.

Ответ: К наблюдателю повернётся южный полюс (S) магнитной стрелки.
