Глава 3. Электромагнитные явления. Самостоятельные работы. СР-52. Магнитное поле проводников с током и постоянных магнитов. Магнитные линии. Вариант 1 - номер 2, страница 68.

Условие.

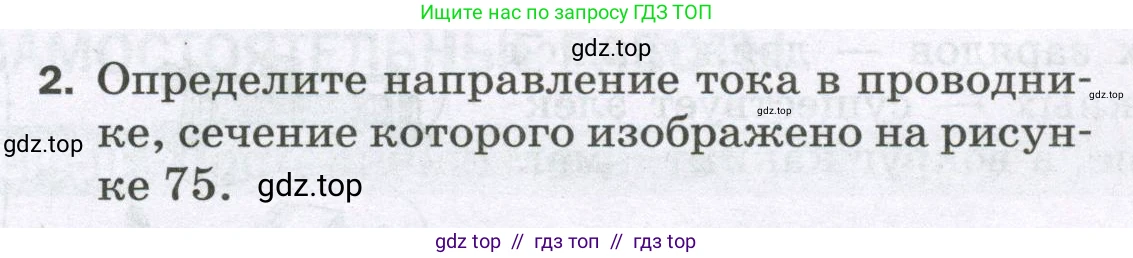

2. Определите направление тока в проводнике, сечение которого изображено на рисунке 75.

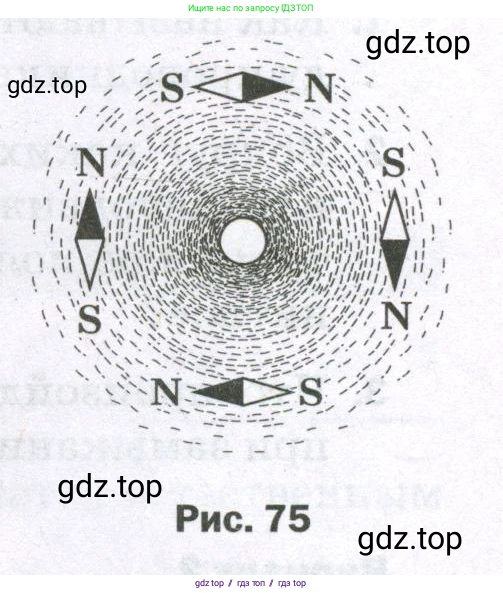

Рис. 75

Решение.

Решение

На рисунке изображено сечение прямого проводника с током и силовые линии магнитного поля, которое создается этим током. Вокруг проводника расположены маленькие магнитные стрелки. Направление силовых линий магнитного поля в любой точке совпадает с направлением, на которое указывает северный полюс (N) магнитной стрелки, помещенной в эту точку.

Из расположения магнитных стрелок на рисунке 75 видно, что силовые линии магнитного поля вокруг проводника направлены против часовой стрелки.

Для определения направления тока в проводнике по известному направлению линий его магнитного поля используется правило правой руки (или правило буравчика):

Если обхватить проводник ладонью правой руки так, чтобы четыре вытянутых пальца были направлены по направлению линий магнитного поля, то отогнутый на 90 градусов большой палец укажет направление тока в проводнике.

Применяя это правило к нашей задаче, обхватываем проводник правой рукой так, чтобы четыре пальца были направлены против часовой стрелки. При этом большой палец будет направлен от плоскости рисунка к наблюдателю.

Такое направление тока условно изображается точкой (•) в центре сечения проводника.

Ответ: Ток в проводнике направлен перпендикулярно плоскости рисунка на наблюдателя.
