Номер 806, страница 128 - гдз по физике 8 класс сборник вопросов и задач Марон, Марон

Электромагнитные явления. Магнитный поток. Явление электромагнитной индукции. Правило Ленца - номер 806, страница 128.

Условие.

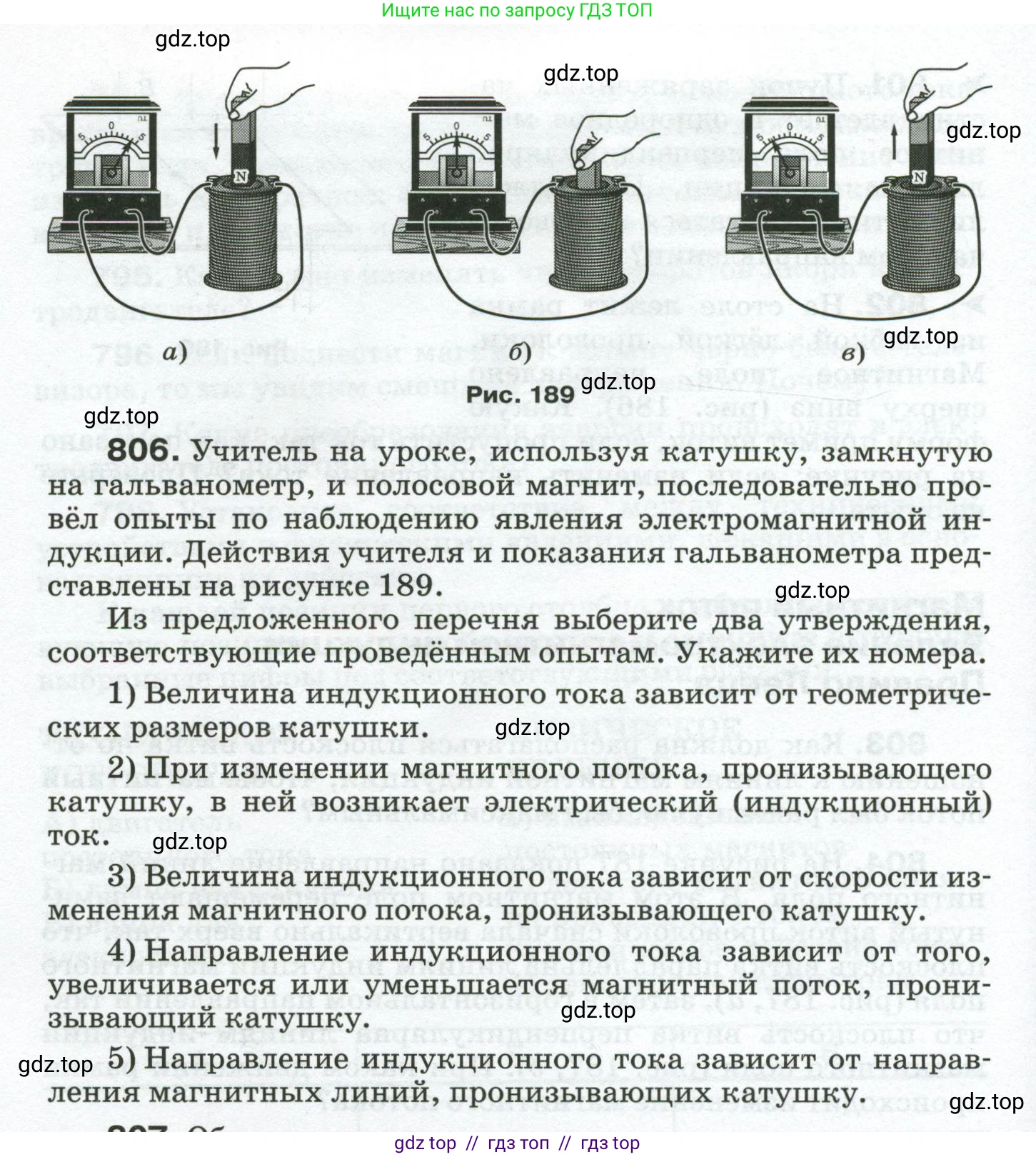

806. Учитель на уроке, используя катушку, замкнутую на гальванометр, и полосовой магнит, последовательно провёл опыты по наблюдению явления электромагнитной индукции. Действия учителя и показания гальванометра представлены на рисунке 189.

Из предложенного перечня выберите два утверждения, соответствующие проведённым опытам. Укажите их номера.

1) Величина индукционного тока зависит от геометрических размеров катушки.

2) При изменении магнитного потока, пронизывающего катушку, в ней возникает электрический (индукционный) ток.

3) Величина индукционного тока зависит от скорости изменения магнитного потока, пронизывающего катушку.

4) Направление индукционного тока зависит от того, увеличивается или уменьшается магнитный поток, пронизывающий катушку.

5) Направление индукционного тока зависит от направления магнитных линий, пронизывающих катушку.

Рис. 189

Решение.

Проанализируем каждое утверждение на основе представленных в задаче опытов.

1) Величина индукционного тока зависит от геометрических размеров катушки.

В ходе всех трёх экспериментов (а, б, в) используется одна и та же катушка, её размеры не меняются. Следовательно, на основании данных опытов нельзя сделать вывод о зависимости величины индукционного тока от размеров катушки. Утверждение не подтверждается данными опытами.

2) При изменении магнитного потока, пронизывающего катушку, в ней возникает электрический (индукционный) ток.

Из сравнения опытов (а), (б) и (в) следует, что ток в катушке возникает только тогда, когда магнит движется относительно катушки (опыты а и в), то есть когда изменяется магнитный поток, пронизывающий катушку. Когда магнит неподвижен (опыт б), магнитный поток постоянен, и тока нет. Это полностью подтверждает данное утверждение.

3) Величина индукционного тока зависит от скорости изменения магнитного потока, пронизывающего катушку.

В условии задачи и на рисунках не содержится информации о скорости движения магнита и о том, как она влияет на величину отклонения стрелки гальванометра. Опыты не дают возможности проверить это утверждение.

4) Направление индукционного тока зависит от того, увеличивается или уменьшается магнитный поток, пронизывающий катушку.

В опыте (а) магнит вдвигают в катушку, магнитный поток увеличивается, и стрелка гальванометра отклоняется влево. В опыте (в) тот же магнит выдвигают из катушки, магнитный поток уменьшается, и стрелка гальванометра отклоняется вправо, то есть ток течёт в противоположном направлении. Это доказывает, что направление индукционного тока зависит от характера изменения магнитного потока (возрастание или убывание). Утверждение подтверждается данными опытами.

5) Направление индукционного тока зависит от направления магнитных линий, пронизывающих катушку.

В опытах (а) и (в) северный полюс магнита направлен к катушке, следовательно, направление магнитных линий, пронизывающих катушку, в обоих случаях одинаково (вниз). Однако направление индукционного тока оказывается разным. Следовательно, направление тока не определяется только направлением магнитных линий. Утверждение не подтверждается данными опытами.

Таким образом, проведённым опытам соответствуют утверждения 2 и 4.

Ответ: 24.
