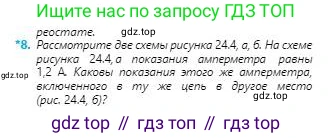

*8. Рассмотрите две схемы рисунка 24.4, а, б. На схеме рисунка 24.4, а показания амперметра равны 1,2 А. Каковы показания этого же амперметра, включенного в ту же цепь в другое место (рис. 24.4, б)?

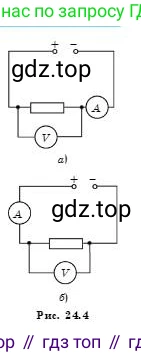

Рис. 24.4

Дано:

Сила тока в схеме a: $I_a = 1,2 \text{ А}$

Найти:

Сила тока в схеме б: $I_б$

Решение:

На обоих рисунках (a и б) изображена одна и та же электрическая цепь, состоящая из источника тока, резистора и измерительных приборов: амперметра и вольтметра. Резистор и амперметр соединены последовательно, а вольтметр подключен параллельно резистору.

Амперметр — это прибор для измерения силы тока, и он всегда включается в цепь последовательно с тем элементом, силу тока через который нужно измерить. В данном случае амперметр измеряет общую силу тока в цепи.

Согласно законам постоянного тока, при последовательном соединении сила тока одинакова во всех участках цепи. Это означает, что количество электрического заряда, проходящее через любое поперечное сечение проводника за единицу времени, является постоянным для всей цепи.

В схеме a амперметр включен после резистора, а в схеме б — перед резистором. Поскольку оба элемента (резистор и амперметр) соединены последовательно, перестановка их местами не влияет на общую силу тока в цепи.

Таким образом, показания амперметра в обеих схемах будут одинаковыми.

$I_б = I_a = 1,2 \text{ А}$

Ответ: показания амперметра в схеме б будут равны 1,2 А.
