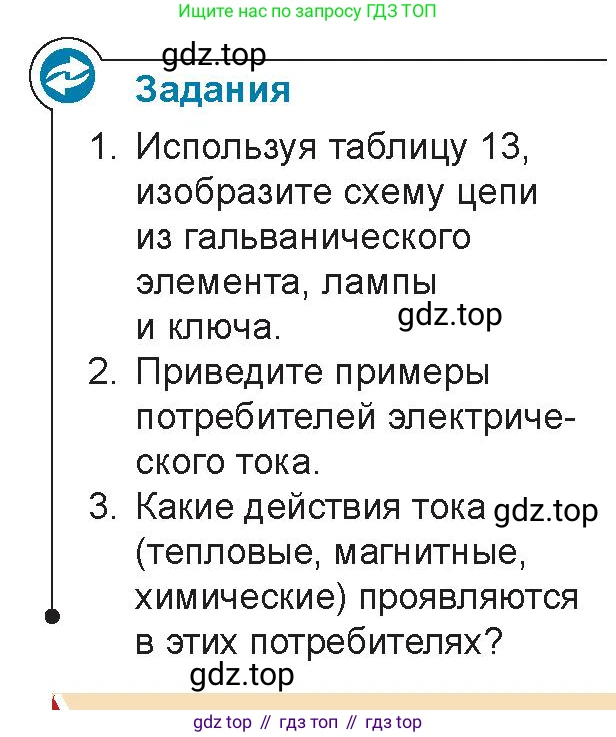

Задания

1. Используя таблицу 13, изобразите схему цепи из гальванического элемента, лампы и ключа.

2. Приведите примеры потребителей электрического тока.

3. Какие действия тока (тепловые, магнитные, химические) проявляются в этих потребителях?

1. Используя таблицу 13, изобразите схему цепи из гальванического элемента, лампы и ключа.

Решение:

Поскольку Таблица 13 не предоставлена, в решении используются стандартные условные обозначения для элементов электрической цепи.

Электрическая цепь состоит из источника тока (гальванический элемент), потребителя (лампа) и управляющего устройства (ключ). Для работы цепи все элементы должны быть соединены последовательно, образуя замкнутый контур.

- Гальванический элемент (источник постоянного тока) обозначается двумя параллельными линиями разной длины. Длинная линия представляет положительный полюс (+), а короткая — отрицательный (–).

- Лампа обозначается окружностью с крестом внутри.

- Ключ (выключатель) в разомкнутом состоянии изображается как разрыв в проводнике с подвижным контактом.

Ниже приведена схема такой цепи. Ключ показан в разомкнутом положении — цепь разомкнута, ток не течет, лампа не горит. Если ключ замкнуть, по цепи потечет ток, и лампа загорится.

Ответ: Схема электрической цепи, состоящей из последовательно соединенных гальванического элемента, лампы и ключа, представлена на изображении в решении.

2. Приведите примеры потребителей электрического тока.

Решение:

Потребители электрического тока — это любые устройства, которые для своей работы используют электрическую энергию, преобразуя её в другие виды энергии (световую, тепловую, механическую, звуковую и т.д.).

Примеры потребителей, сгруппированные по основному виду преобразуемой энергии:

1. Преобразование в световую энергию (осветительные приборы): лампа накаливания, светодиодная лампа (LED), люминесцентная лампа, прожектор, экран телевизора или монитора.

2. Преобразование в тепловую энергию (нагревательные приборы): электрический чайник, бойлер, утюг, электрическая плита, обогреватель, фен, паяльник.

3. Преобразование в механическую энергию (устройства с электродвигателями): вентилятор, стиральная машина, пылесос, блендер, дрель, электромобиль.

4. Преобразование в звуковую энергию: динамики в колонках, наушники, радио, электрический звонок.

5. Преобразование для обработки и хранения информации (электронные устройства): компьютер, смартфон, сервер.

Ответ: Примерами потребителей электрического тока являются: лампа, электрочайник, вентилятор, компьютер, телевизор, стиральная машина, смартфон.

3. Какие действия тока (тепловые, магнитные, химические) проявляются в этих потребителях?

Решение:

В работе электрических потребителей проявляются различные действия тока. Часто одно из действий является основным (целевым), а другие — побочными.

Тепловое действие — выделение тепла при прохождении тока через проводник.

- Основное действие: в электронагревательных приборах (чайник, утюг, обогреватель) и в лампах накаливания (нить накаляется до свечения).

- Побочное действие: проявляется практически во всех приборах, приводя к их нагреву (например, нагрев процессора компьютера, корпуса телевизора или электродвигателя). Обычно это нежелательный эффект, с которым борются с помощью систем охлаждения.

Магнитное действие — создание магнитного поля вокруг проводника с током.

- Основное действие: в устройствах, содержащих электродвигатели (вентилятор, пылесос, блендер), а также в электромагнитах, реле, трансформаторах, динамиках и микрофонах. Вращение двигателя или колебание диффузора динамика основано на силе, действующей на проводник с током в магнитном поле.

Химическое действие — способность тока вызывать химические реакции (электролиз) при прохождении через растворы или расплавы электролитов.

- Основное действие: проявляется при зарядке и разрядке аккумуляторов (например, в смартфоне, ноутбуке или автомобиле). Также используется в промышленности для получения чистых металлов (алюминий, медь) и для нанесения металлических покрытий (гальваностегия — хромирование, позолота). В бытовых приборах, работающих от сети, это действие не используется напрямую.

Ответ: - Тепловое действие является основным в работе электроплиты, утюга, лампы накаливания.

- Магнитное действие является основным в работе электродвигателя (в вентиляторе) и динамиков.

- Химическое действие проявляется при зарядке аккумулятора смартфона или ноутбука.
