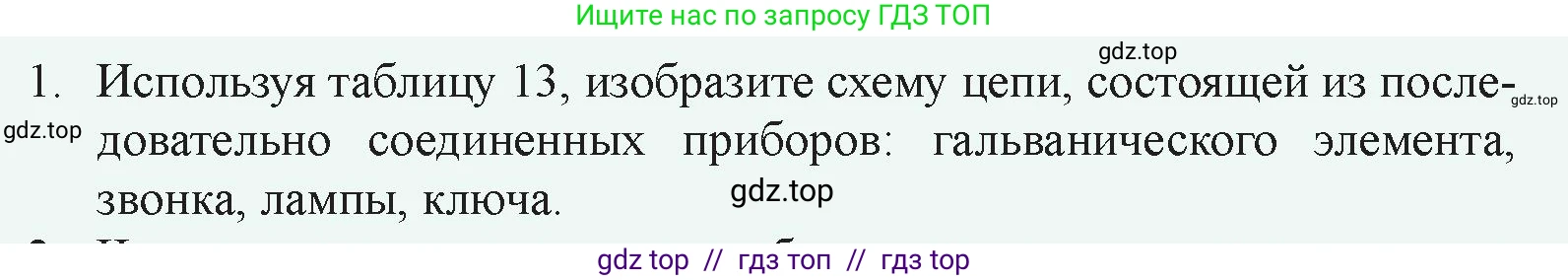

1. Используя таблицу 13, изобразите схему цепи, состоящей из последовательно соединенных приборов: гальванического элемента, звонка, лампы, ключа.

1. Решение

Для построения схемы электрической цепи необходимо изобразить условные обозначения её элементов и соединить их проводами в указанном порядке. В задаче требуется создать цепь с последовательным соединением приборов.

Условные обозначения элементов цепи, которые мы будем использовать (согласно стандартным таблицам условных обозначений, на которые ссылается задание):

- Гальванический элемент: источник постоянного тока, обозначается двумя параллельными чертами разной длины. Длинная черта обозначает положительный полюс (+), короткая — отрицательный (–).

- Звонок: электроакустический прибор, на схемах обычно изображается в виде полусферы.

- Лампа: лампа накаливания, обозначается окружностью с вписанным в нее крестом.

- Ключ: устройство для замыкания и размыкания цепи.

При последовательном соединении все элементы включаются в цепь друг за другом, образуя единый, неразветвленный контур. Это означает, что конец одного элемента соединяется с началом следующего, и так по кругу, пока цепь не замкнется на источнике тока. Порядок расположения звонка, лампы и ключа в таком контуре не имеет значения. На приведенной ниже схеме все элементы соединены последовательно. Ключ изображен в разомкнутом (разомкнутом) состоянии. При его замыкании по цепи потечет ток, в результате чего лампа загорится, а звонок начнет звенеть.

Ответ: Схема цепи, состоящей из последовательно соединенных гальванического элемента, звонка, лампы и ключа, представлена ниже:
