Номер 1, страница 152 - гдз по физике 8 класс учебник Закирова, Аширов

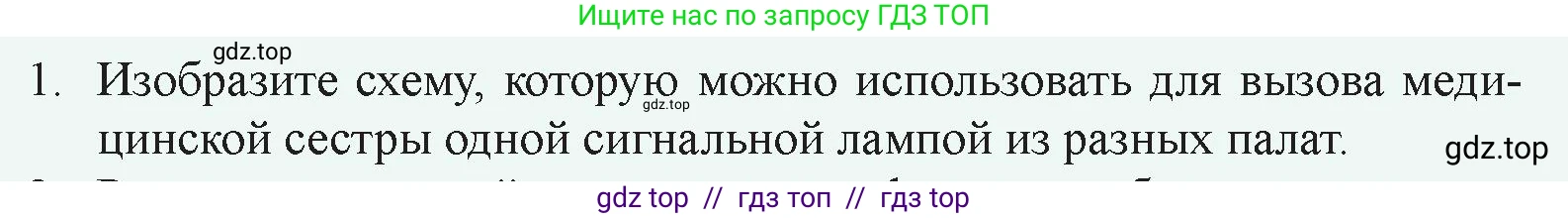

1. Изобразите схему, которую можно использовать для вызова медицинской сестры одной сигнальной лампой из разных палат.

1. Для того чтобы можно было вызвать медицинскую сестру одной сигнальной лампой из разных палат, необходимо использовать электрическую цепь с параллельным соединением выключателей (кнопок вызова). Каждая кнопка вызова будет находиться в отдельной палате.

Составные части схемы:

- Источник электрического тока (например, блок питания или аккумулятор).

- Сигнальная лампа (установленная на посту медсестры).

- Кнопки вызова (выключатели), по одной в каждой палате.

Принцип сборки схемы:

Все кнопки вызова из разных палат соединяются параллельно друг другу. Затем этот блок параллельно соединенных кнопок включается в цепь последовательно с источником тока и сигнальной лампой.

Принцип работы:

В исходном состоянии все кнопки не нажаты, цепь разомкнута, ток по ней не течет, и лампа не горит.

Когда пациент в любой из палат нажимает кнопку вызова, соответствующий ей выключатель замыкается. Это создает замкнутый путь для электрического тока. Ток течет от источника через сигнальную лампу и замкнутый выключатель, в результате чего лампа загорается, сигнализируя о вызове.

Поскольку кнопки соединены параллельно, нажатие любой из них (или нескольких одновременно) приведет к замыканию цепи и включению лампы. Лампа погаснет только тогда, когда все нажатые кнопки будут отпущены (все выключатели разомкнутся).

Такая схема реализует логическую операцию "ИЛИ": лампа горит, если нажата кнопка в палате 1, ИЛИ в палате 2, ИЛИ в любой другой палате.

Ответ: Необходимо собрать электрическую цепь, в которой источник тока, сигнальная лампа и блок кнопок вызова соединены последовательно. Сами кнопки вызова, расположенные в разных палатах, должны быть соединены между собой параллельно. При нажатии любой из кнопок цепь замыкается, и лампа загорается.
